Herkömmliche öffentliche Beschallungssysteme (PA-Systeme) waren hauptsächlich für die einseitige Audioverteilung ausgelegt. Sie konnten geplante Durchsagen oder Notfallnachrichten abspielen, doch das Hinzufügen neuer Zonen, das Anbinden anderer Kommunikationssysteme oder die Unterstützung von Zwei-Wege-Interaktion erforderte oft separate Geräte und zusätzliche Verkabelung. Da sich die industrielle und öffentliche Infrastruktur zunehmend auf IP-basierte Kommunikation verlagert, ändert sich dieses Modell.

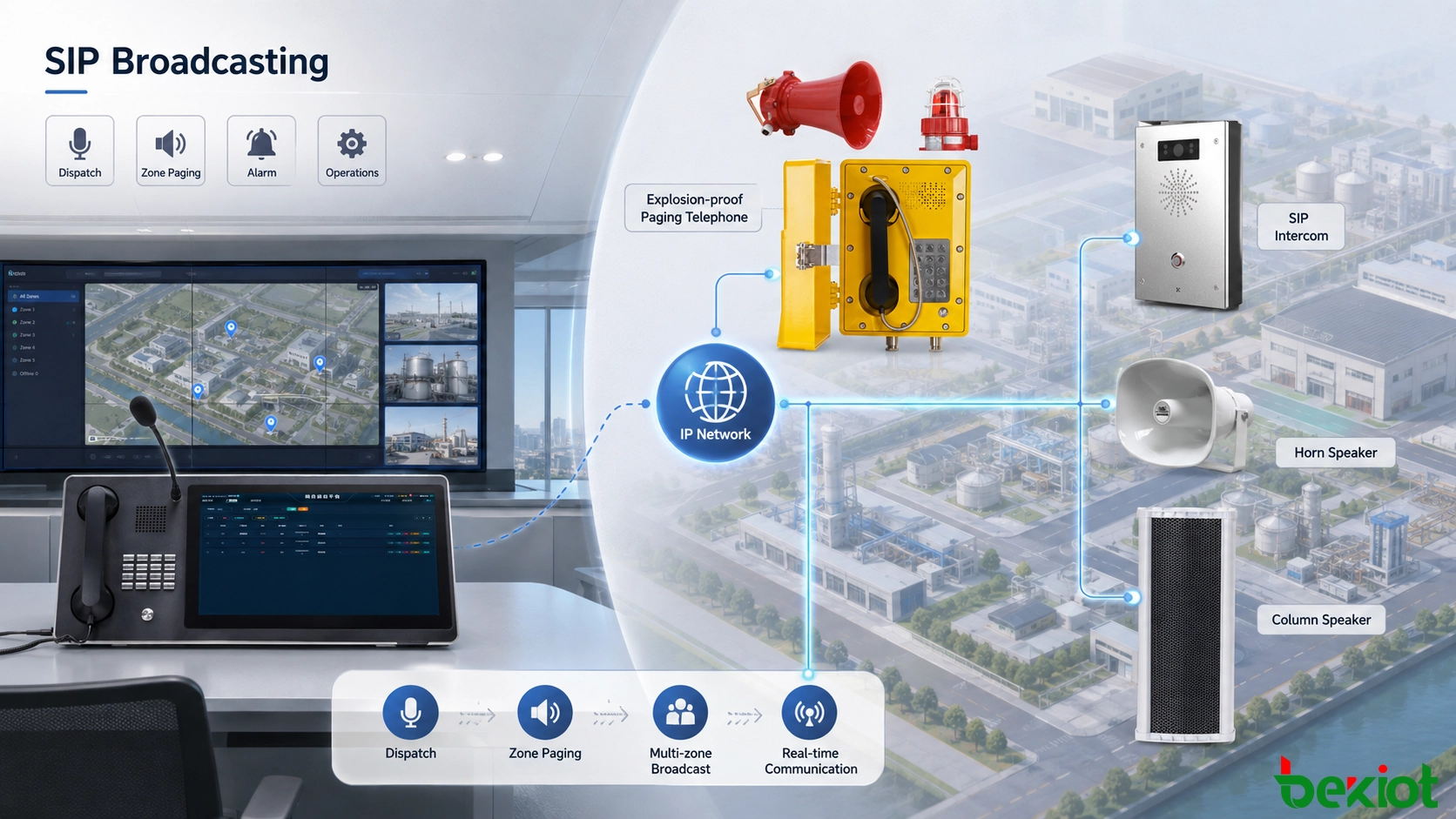

Ein SIP-Broadcastsystem nutzt standardmäßige IP-Netzwerke, um Ruf, Sprachdispatching, Gegensprechanlage, Notfallbenachrichtigung und Betriebsführung zu verbinden. Anstatt als isoliertes Lautsprecher-Netzwerk zu agieren, kann es Teil einer umfassenderen Kommunikationsumgebung werden, in der Alarme, Feldgeräte, Steuerplattformen und Bediener über koordinierte Arbeitsabläufe Informationen austauschen. Dies macht die Architektur weit über herkömmliche Schulen, Büros und Einkaufszentren hinaus nützlich.

Warum IP-Audio die Architektur verändert

Der Hauptunterschied zwischen einem konventionellen PA-System und einer SIP-basierten Architektur liegt nicht einfach in der Art der Audioübertragung. Die größere Veränderung besteht darin, dass einzelne Audio-Endpunkte zu netzwerkadressierbaren Kommunikationsressourcen werden.

Eine Steuerzentrale kann Lautsprecher, Rufendgeräte, Gegensprechstationen und Kommunikationszonen nach Gebäuden, Produktionsbereichen, Plattformen, Tunneln oder Betriebsabteilungen organisieren. Nachrichten können dann an einen einzelnen Endpunkt, eine ausgewählte Gruppe, eine definierte Zone oder ein größeres, standortweites Publikum gesendet werden.

Da SIP bereits weit verbreitet für IP-Sprachkommunikation genutzt wird, kann das Broadcastsystem auch mit Telefonanlagen, Dispatch-Plattformen und Gegensprechdiensten verbunden werden. Ein Feldnutzer kann einen Anruf initiieren, ein Bediener kann von einem Kontrollraum aus antworten, und dasselbe Ereignis kann später eine gezielte Ansage an anderes Personal auslösen.

Die Architektur kann auch Informationen mit Automatisierungs- und Überwachungsplattformen austauschen. Schnittstellen auf der Basis von Protokollen wie Modbus, OPC UA und MQTT können in Projekten eingesetzt werden, in denen Betriebssysteme Alarm- oder Statusinformationen mit der Kommunikationsebene austauschen müssen.

Diese Integration verändert die Rolle des Broadcasts. Er ist nicht länger auf die Wiedergabe voraufgezeichneter Audiodateien beschränkt. Er kann an einer vollständigen Betriebssequenz teilnehmen, die mit einem Ereignis beginnt und mit Bestätigung, Benachrichtigung und protokollierter Kommunikationsaktivität endet.

Gefährliche Prozessindustrien

Petrochemische Anlagen, Erdgasanlagen und wasserstoffbezogene Produktionsstätten gehören zu den Umgebungen, in denen integrierte Sprachbenachrichtigung besonders wertvoll ist. Diese Anlagen können Tanklager, Prozessanlagen, Kompressorbereiche, Verladeeinrichtungen und andere Orte umfassen, an denen brennbare Gase oder Dämpfe vorhanden sein können.

In Gefahrenbereichen eingesetzte Kommunikationsgeräte müssen zunächst den Umwelt- und Sicherheitsanforderungen der Anlage entsprechen. Über die Eignung der Endgeräte hinaus besteht die größere Herausforderung jedoch darin, wie schnell Informationen nach der Erkennung eines anomalen Zustands weitergeleitet werden.

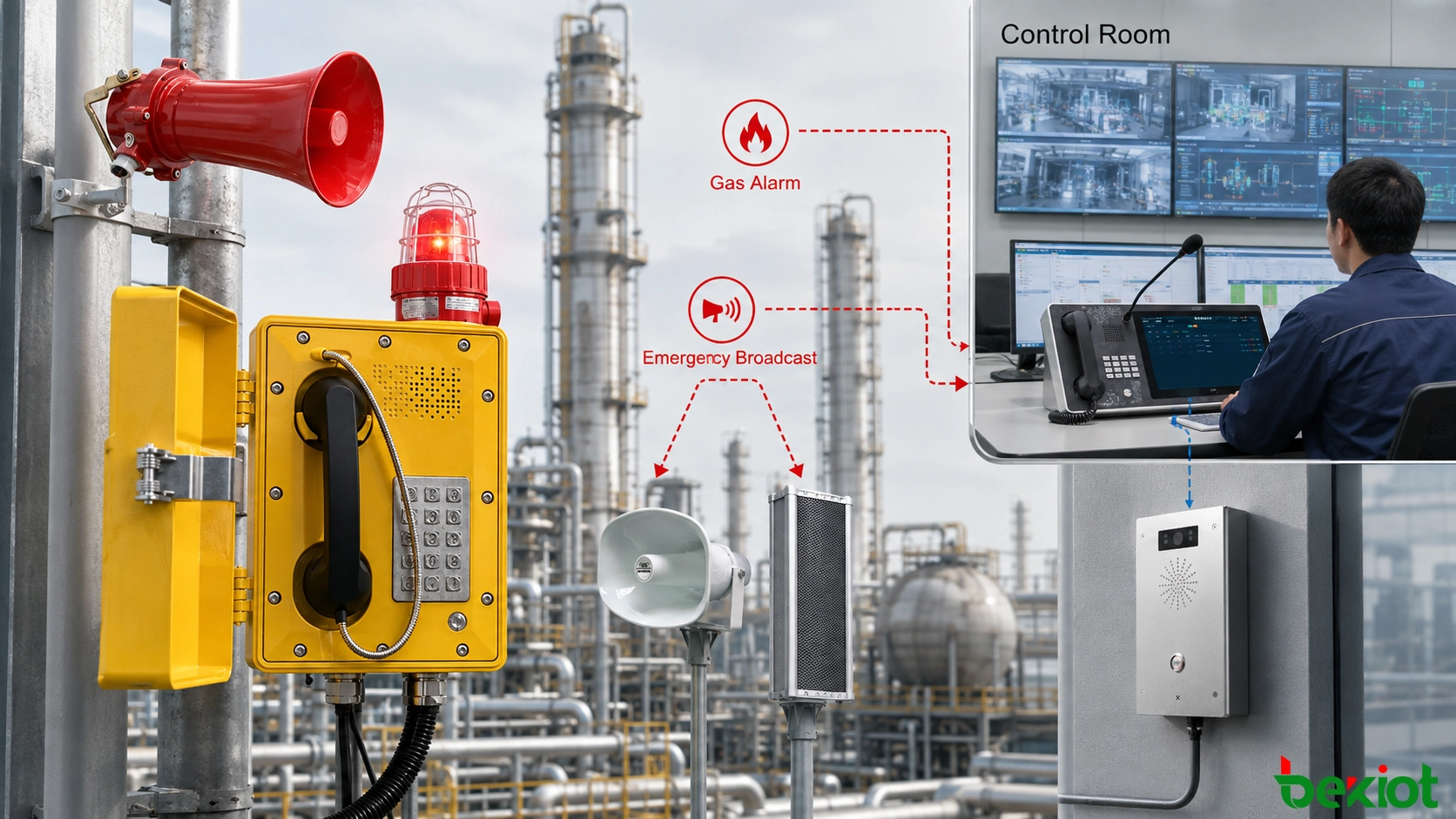

Ein typischer integrierter Arbeitsablauf kann Folgendes umfassen:

1. Ein Gasmelder oder ein Prozessüberwachungssystem erkennt einen anomalen Zustand.
2. Das Ereignis wird an die Steuerungs- oder Alarmplattform übergeben.
3. Das Kommunikationssystem wählt die betroffene Zone aus.
4. Eine voraufgezeichnete oder Live-Sprachwarnung wird an diesen Bereich gesendet.
5. Visuelle oder akustische Alarmgeräte können bei Bedarf ein zusätzliches Aufmerksamkeitssignal liefern.
6. Bediener nutzen Dispatch- oder Gegensprechkanäle, um die Bedingungen mit dem Feldpersonal zu bestätigen.

Dieser Ansatz verbindet Erkennung und Kommunikation, anstatt Bediener zu zwingen, manuell zwischen mehreren isolierten Systemen umzuschalten. In einem richtig konzipierten automatisierten Arbeitsablauf kann eine Notfallnachricht, die zuvor von mehreren manuellen Schritten abhing, innerhalb von Sekunden ausgegeben werden, anstatt Minuten zu warten, bis Informationen mehrere Personen durchlaufen.

Das gleiche Prinzip kann Produktionsabläufe auch außerhalb von Notfällen unterstützen. Kontrollräume können Zonenruf für Wartungskoordination, Schichtbenachrichtigungen, Anlagenstillstandsanweisungen oder temporäre Zugangsbeschränkungen nutzen, ohne die Nachricht in unbetroffene Bereiche zu senden.

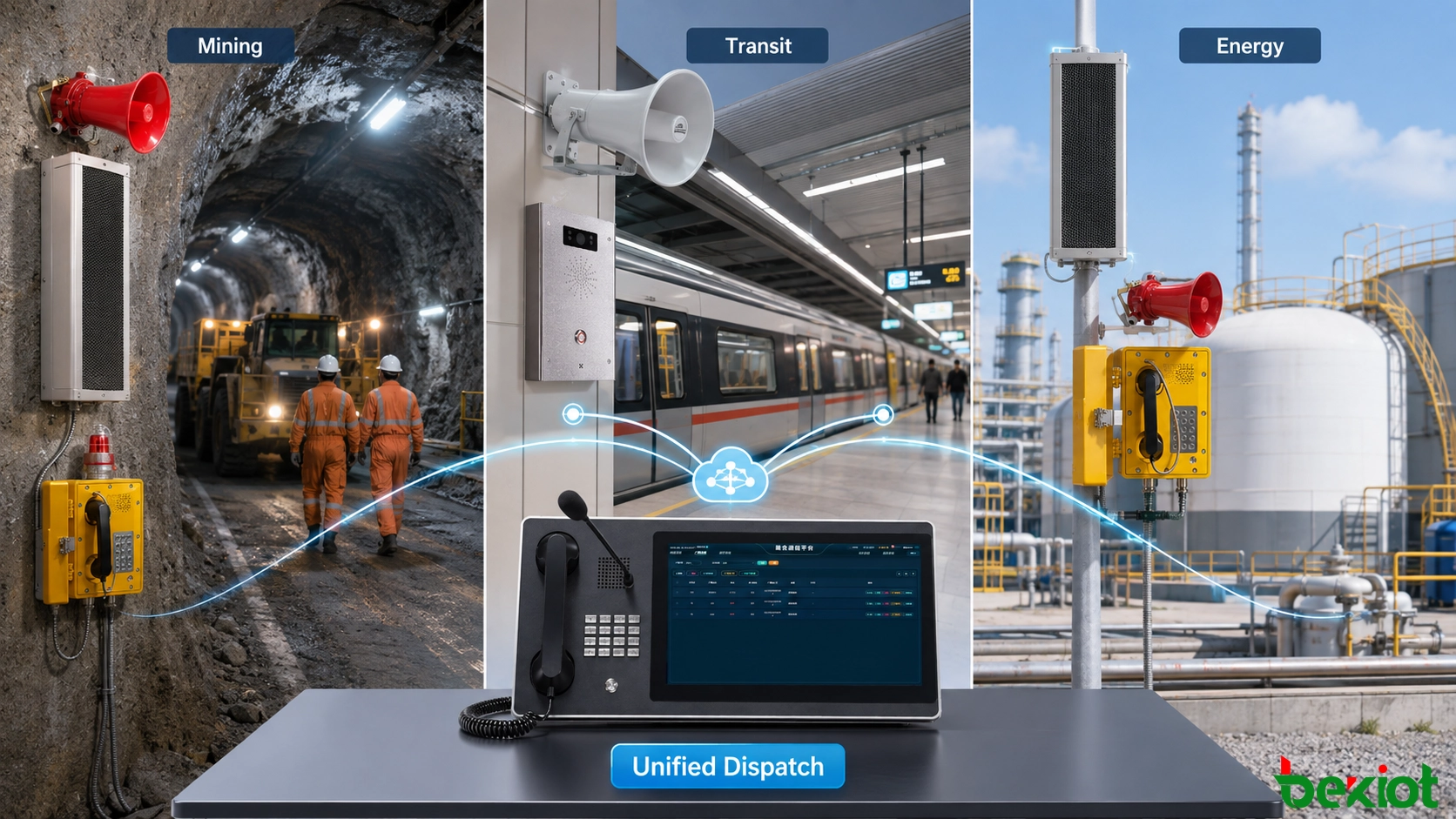

Untertägige und abgelegene Arbeitsbereiche

Der Bergbau stellt ein anderes Kommunikationsproblem dar. Unterirdische Tunnel können sich über große Entfernungen erstrecken, physische Strukturen können Funksignale schwächen, und Arbeiter können durch mehrere Ebenen der unterirdischen Infrastruktur vom Kontrollraum an der Oberfläche getrennt sein.

Ein IP-basiertes Broadcast- und Gegensprechsystem kann das industrielle Ethernet-Netzwerk der Mine nutzen, um drahtgebundene Kommunikationspunkte entlang unterirdischer Routen und Arbeitsbereiche zu platzieren. Anstatt sich vollständig auf Funkabdeckung zu verlassen, bieten feste IP-Endpunkte bekannte Kommunikationsorte, die mit dem Oberflächendispatch verbunden bleiben können.

Wenn ein Arbeiter eine Gasanomalie oder einen anderen gefährlichen Zustand erkennt, kann eine nahe gelegene Notruffstelle einen direkten Kommunikationsweg zum Kontrollzentrum bereitstellen. Der Bediener kann den Anruf entgegennehmen, den Standort identifizieren und die Zwei-Wege-Sprachkommunikation aufrechterhalten, während er die Reaktion koordiniert. Das Quellenmaterial hebt auch die Möglichkeit hervor, Personalstandortinformationen mit dem Broadcast zu verbinden, damit Nachrichten während einer Rettungsaktion auf bestimmte Bereiche gelenkt werden können.

Dies schafft drei nützliche Kommunikationsebenen:

• Lokale Benachrichtigung für Arbeiter in einem betroffenen unterirdischen Abschnitt;
• Zwei-Wege-Kommunikation zwischen dem unterirdischen Punkt und dem Oberflächendispatch;
• Standortbewusste Koordination wenn Personal- oder Betriebspositionierungssysteme verfügbar sind.

Dieselbe Architektur kann auch für andere lange oder schwer abdeckbare Einrichtungen wie Tunnel, unterirdische Versorgungsräume und abgelegene Industriekorridore relevant sein, wo feste Netzwerkanbindung vorhersagbarer ist als die Abhängigkeit von einem einzigen Funkdienst.

Verkehr und große Infrastruktur

Verkehrseinrichtungen benötigen Broadcast nicht nur für Notfallalarme. Bahnhöfe, Depots, Terminals und Wartungsanlagen müssen im selben physischen Umfeld Routinedurchsagen, Fahrgastführung, Betriebskoordination und Evakuierungsanweisungen bewältigen.

Im Schienenverkehr kann SIP-basiertes Audio in ein Fahrgastinformationssystem integriert werden, sodass Routinemeldungen und Betriebsdurchsagen mit Bahnhofsinformationen koordiniert werden. Bei einem Brand, starkem Fahrgastandrang oder einem anderen Notfall können Bediener bestimmte Bahnsteige, Eingänge, Gänge oder andere Zonen auswählen, anstatt dieselbe Nachricht überall zu senden.

Gezielte Ausstrahlung ist wichtig, da verschiedene Bereiche unterschiedliche Anweisungen erfordern können. Fahrgäste in der Nähe eines Ausgangs müssen möglicherweise eine andere Route nehmen, während Personal in nicht betroffenen Teilen des Bahnhofs möglicherweise nur eine betriebliche Mitteilung benötigt. Übermäßige oder irrelevante Durchsagen können das Verständnis von Notfallinformationen erschweren.

Flughäfen und Häfen stellen ähnliche Herausforderungen in größerem Maßstab dar. Eine Anlage kann Passagierbereiche, Frachtbereiche, Werkstätten, Lagerhäuser, Feuerwachen, Ladezonen und Außenbetriebsflächen umfassen. Daher muss ein System sowohl den routinemäßigen Zonenruf als auch die priorisierte Notfallkommunikation unterstützen.

Häfen bringen eine weitere umweltbedingte Herausforderung mit sich, da Außenkommunikationsgeräte unter Feuchtigkeit, Salzlufteinwirkung und großen Maschinen arbeiten können. Flughäfen benötigen möglicherweise Kommunikation zwischen Terminals, Betriebsteams und Rettungsdiensten. In beiden Fällen liegt der Wert von SIP in der Fähigkeit, geografisch getrennte Audio- und Sprachressourcen über ein IP-Netzwerk zu organisieren, anstatt für jeden Betriebsbereich ein separates isoliertes System aufzubauen.

Energie- und Anlagenbetrieb

Stromerzeugung und große Energieanlagen können dieselbe Architektur für gerätebezogene Benachrichtigungen nutzen. Eine übergeordnete Plattform wie SCADA kann eine Temperatur, ein Gerät oder einen Betriebszustand identifizieren, der die Aufmerksamkeit des Personals erfordert. Dieses Ereignis kann dann mit einer Sprachbenachrichtigung für den betreffenden Wartungs- oder Betriebsbereich verknüpft werden.

Der Vorteil besteht nicht darin, dass der Broadcast SCADA oder das Steuerungssystem ersetzt. Die Steuerungsplattform bleibt für die Geräteüberwachung und die Betriebslogik verantwortlich. Der Broadcast stellt die menschliche Kommunikationsebene bereit, die ausgewählte Systemereignisse in verständliche Sprachanweisungen umwandelt.

Beispielsweise kann ein System unterscheiden zwischen:

• einem Alarm, der nur für das Personal im Kontrollraum sichtbar ist;
• einer Wartungsmitteilung, die an einen bestimmten Arbeitsbereich gesendet wird;
• einer prioritären Warnung, die sofortiges Eingreifen des Personals erfordert;
• einem standortweiten Notfall, der umfassendere Anweisungen erfordert.

Diese Trennung verhindert, dass jeder technische Alarm zu einer öffentlichen Durchsage wird. Systemdesigner sollten festlegen, welche Ereignisse eine Sprachbenachrichtigung erfordern, welche Zonen sie erhalten sollen und ob ein Bediener das Ereignis vor der Ausstrahlung bestätigen muss.

Gesundheitswesen, Bildung und intelligente Einrichtungen

Die Architektur ist auch außerhalb der Schwerindustrie nützlich, da viele öffentliche Dienstumgebungen vor dem gleichen grundlegenden Problem stehen: Eine wichtige Nachricht muss die richtigen Personen schnell erreichen, ohne alle anderen zu stören.

Krankenhäuser

Krankenhäuser können SIP-basierte Kommunikation für dringende klinische Benachrichtigungen wie einen Code Blue-Ruf nutzen, während sie den Routine-Ruf und die Abteilungskommunikation getrennt halten. Der Wert liegt darin, die Nachricht an die erforderlichen Teams oder Bereiche zu leiten, anstatt jede Durchsage als gebäudeweite Ausstrahlung zu behandeln.

Schulen und Universitäten

Bildungseinrichtungen können Notruffpunkte, Überwachungssysteme und Broadcastzonen kombinieren. Ein Benutzer kann von einem dafür vorgesehenen Hilfspunkt aus einen Alarm auslösen, woraufhin Sicherheitspersonal das Ereignis überprüfen und bei Bedarf gezielte Durchsagen nutzen kann.

Intelligente Campusse und Industrieparks

Große Campusse betreiben möglicherweise bereits Besuchergegensprechanlagen, Hintergrundaudio, Zugangskontrollkommunikation und Notfallbenachrichtigung als separate Systeme. Die Verlagerung dieser Dienste auf einen koordinierten IP-Rahmen kann isolierte Verwaltungsschnittstellen reduzieren und die Zonensteuerung erleichtern.

Das gleiche Entwurfsprinzip gilt unabhängig davon, ob es sich um ein Krankenhaus, eine Universität oder einen Industriepark handelt: Routine- und Notfallkommunikation können eine Infrastruktur teilen, bleiben jedoch durch Berechtigungen, Prioritäten und Betriebsregeln getrennt.

Wie man eine praktische Bereitstellung plant

Die Wahl von SIP schafft nicht automatisch ein effektives Kommunikationssystem. Das Projekt muss weiterhin um den tatsächlichen Betriebsablauf vor Ort herum konzipiert werden.

Ein praktischer Entwurfsprozess sollte mit der Identifizierung von Kommunikationszonen beginnen. Ein großer Standort kann Produktionsbereiche, Wartungsbereiche, Passagierräume, öffentliche Korridore, Notfallzonen und eingeschränkte Orte umfassen. Diese sollten den tatsächlichen Betriebsverantwortlichkeiten zugeordnet werden, anstatt sie nur nach der Gebäudegeometrie zu unterteilen.

Als Nächstes sollte festgelegt werden, welche Systeme Informationen austauschen müssen. Je nach Projekt können dies sein:

• Sprachdispatch;
• Telefon- oder Gegensprechanlagen;
• Brandmeldeplattformen;
• Gasdetektion;
• DCS oder SCADA;
• Fahrgastinformationssysteme;
• Personalortungssysteme;
• Sicherheits- oder Überwachungsplattformen.

Der dritte Schritt besteht darin, die Ereignislogik zu definieren. Nicht jeder Alarm sollte automatisch eine standortweite Sprachnachricht auslösen. Einige Ereignisse erfordern möglicherweise eine Bestätigung durch den Bediener, während prioritäre Ereignisse für die sofortige gezielte Benachrichtigung konfiguriert werden können.

Prioritätsregeln sind ebenso wichtig. Notfallanweisungen müssen Vorrang vor Hintergrundaudio oder geplanten Durchsagen haben. Bedienerberechtigungen sollten auch festlegen, wer auf einzelne Zonen zugreifen, Notfallnachrichten initiieren oder größere Kommunikationsgruppen erstellen kann.

Schließlich sollten Aufzeichnung und Ereignisprotokolle bei der Systemauslegung berücksichtigt werden. Das Quellenmaterial betont die Bedeutung gespeicherter Betriebsprotokolle und Kommunikationsaufzeichnungen im Verkehr und in anderen verwalteten Umgebungen. Diese Aufzeichnungen können die Rekonstruktion von Vorfällen, die Wartungsüberprüfung und die operative Verantwortlichkeit unterstützen.

Abschließende Bemerkungen

Der Hauptwert von SIP-Broadcasting liegt nicht einfach im Ersatz von analogem durch Netzwerkaudio. Seine größere Rolle besteht darin, Sprachbenachrichtigung mit Dispatch, Gegensprechanlage, Überwachung und Betriebssystemen über eine standardisierte IP-Architektur zu verbinden.

Diese Architektur kann je nach Umgebung sehr unterschiedlich angewendet werden. Gefährliche Industrieanlagen konzentrieren sich möglicherweise auf Gasdetektion und Notfallräumung. Bergwerke benötigen zuverlässige Untertagekommunikation. Verkehrseinrichtungen sind auf eine präzise Zonensteuerung angewiesen. Energieanlagen können ausgewählte SCADA-Ereignisse in für Menschen lesbare Warnungen umwandeln, während Krankenhäuser und Campusse dasselbe zugrundeliegende Konzept für die dringende Teambenachrichtigung und die öffentliche Sicherheit nutzen.

Die gemeinsame Anforderung ist klar: Kritische Informationen müssen die richtigen Personen, im richtigen Bereich, zur richtigen Zeit und über einen verwaltbaren und überprüfbaren Kommunikationsweg erreichen. Wenn das Projekt um diese Anforderung herum konzipiert wird, wird der SIP-Broadcast zu einem Teil der operativen Kommunikationsinfrastruktur des Standorts, anstatt ein eigenständiges öffentliches Beschallungssystem zu sein.

FAQ

Kann SIP-Broadcasting im selben Netzwerk wie andere IP-Dienste betrieben werden?

Es kann eine IP-Infrastruktur teilen, wenn das Netzwerk für den erforderlichen Datenverkehr, die Zuverlässigkeit und die Sicherheitsrichtlinien ausgelegt ist. Große oder kritische Projekte können den Sprachverkehr dennoch logisch oder physisch gemäß den Netzwerkdesignanforderungen trennen.

Muss jeder Systemalarm eine Sprachdurchsage auslösen?

Nein. Ereignisregeln sollten zwischen technischen Alarmen für Bediener und Ereignissen, die eine Benachrichtigung des Personals erfordern, unterscheiden. Einige Nachrichten können automatisch sein, während andere vor der Ausstrahlung bestätigt werden müssen.

Wie sollte ein Standort vorab aufgezeichnete Notfallnachrichten vorbereiten?

Nachrichten sollten kurz, standortspezifisch und handlungsorientiert sein. Standorte sollten auch festlegen, wer den Nachrichteninhalt genehmigen, aktualisieren und testen kann, damit Notfallanweisungen mit den aktuellen Betriebsabläufen übereinstimmen.

Was passiert, wenn ein Teil des IP-Netzwerks nicht verfügbar wird?

Die Antwort hängt von der Netzwerkarchitektur ab. Kritische Bereitstellungen sollten vor der Inbetriebnahme die Netzwerkredundanz, die Notstromversorgung, alternative Kommunikationswege und das Verhalten der Endpunkte bei teilweisen Netzwerkausfällen bewerten.

Kann ein bestehendes öffentliches Beschallungssystem schrittweise migriert werden?

Bei vielen Projekten kann die Migration phasenweise erfolgen, wenn die bestehende Audio-Infrastruktur und die neue IP-Kommunikationsebene über geeignete Schnittstellen verbunden werden können. Ein Standort kann zunächst kritische Zonen priorisieren und die IP-basierte Architektur erweitern, sobald es die betrieblichen Anforderungen und Budgets zulassen.
