Offshore-Umgebungen – einschließlich Ölförderanlagen, Gasplattformen, Windparks und Seefahrtschiffen – werden unter extremen Bedingungen betrieben, bei denen Sicherheit, Kommunikation und Zuverlässigkeit unverhandelbar sind. In diesen abgelegenen, hochriskanten Umgebungen dienen Public Address und Allgemeinalarm (PAGA)-Systeme als Rückgrat der kritischen Kommunikation, um sicherzustellen, dass Notfallwarnungen, Betriebsankündigungen und Personalkoordination klar und sofort übermittelt werden. Im Gegensatz zu onshore-PAGA-Systemen müssen offshore-Einsätze einzigartige Herausforderungen meistern – von rauen Wetterverhältnissen und korrosivem Salzwasser bis hin zu begrenztem Strom und der Notwendigkeit einer nahtlosen Integration in bestehende Kommunikationsinfrastrukturen, einschließlich SIP-Telefonie.
Für Ingenieure, die mit der Gestaltung, Installation oder Wartung von Offshore-Kommunikationssystemen beauftragt sind, ist das Verständnis der Feinheiten von PAGA-Systemen – ihre Architektur, Kernfunktionen, Integrationsfähigkeiten mit SIP-Telefonen und praxisnahen Anwendungen – unerlässlich, um Compliance sicherzustellen, die Sicherheit zu verbessern und die Betriebseffizienz zu optimieren. Für technische Neueinsteiger (technical小白), die in die Offshore-Branche eintreten, macht diese Anleitung die Komplexität von Offshore-PAGA-Systemen verständlich, bricht Schlüsseldatenkomponenten herunter, adressiert häufige Probleme und hebt hervor, wie moderne Lösungen SIP-Technologie integrieren, um Kommunikationsabläufe zu optimieren.
Die kritische Rolle von PAGA-Systemen in Offshore-Umgebungen
Offshore-Betriebsabläufe sind mit inhärenten Risiken behaftet: Brände, Gaslecks, Strukturschäden, extreme Wetterverhältnisse und Überboard-Vorfälle gehören nur zu einigen der Notfälle, die sofortige, koordinierte Maßnahmen erfordern. PAGA-Systeme sind darauf ausgelegt, diese Risiken zu adressieren, indem sie zwei Hauptzwecke erfüllen: Public Address (PA) für Betriebsankündigungen und Allgemeinalarm (GA) für Notfallwarnungen. Zusammen gewährleisten diese Funktionen, dass jede Person auf der Plattform oder dem Schiff – von Besatzungsmitgliedern bis zu Auftragnehmern – rechtzeitige Informationen erhält, sei es eine routinemäßige Schichtwechselankündigung, eine Sicherheitsbesprechung oder ein lebensbedrohlicher Notfall.
Im Gegensatz zu onshore-Anlagen sind Offshore-Standorte isoliert mit begrenztem Zugang zu externen Notdienstleistungen. Diese Isolation bedeutet, dass Offshore-PAGA-Systeme selbstständig, redundant und in der Lage sein müssen, in Umgebungen zu operieren, in denen traditionelle Kommunikationssysteme (wie Festnetztelefone) unpraktisch oder unzuverlässig sind. Darüber hinaus müssen Offshore-PAGA-Systeme strengen Branchenstandards entsprechen, einschließlich der Richtlinien von SOLAS (Safety of Life at Sea – Sicherheit des Menschenlebens auf See), API (American Petroleum Institute) und IEC (International Electrotechnical Commission), die bestimmte Leistungsanforderungen an Alarmhörbarkeit, Redundanz und Umweltdauerhaftigkeit vorschreiben.
Offshore-PAGA-Systeme: Branchenprobleme und Herausforderungen
Die Gestaltung und Implementierung von PAGA-Systemen offshore ist mit Herausforderungen behaftet, die Ingenieure und Betreiber adressieren müssen, um Systemzuverlässigkeit und Compliance sicherzustellen. Diese Probleme resultieren aus den einzigartigen Merkmalen von Offshore-Umgebungen – raue Bedingungen, begrenzte Ressourcen und die Notwendigkeit einer nahtlosen Integration – und können bei unsachgemäßer Verwaltung zu kostspieligen Ausfallzeiten, Sicherheitsrisiken oder Nicht-Compliance führen.
1. Umweltdauerhaftigkeit und Zuverlässigkeit
Offshore-Plattformen und Schiffe sind extremen Bedingungen ausgesetzt, die Standard-Elektronikgeräte beeinträchtigen: Salzwasserkorrosion, hohe Feuchtigkeit, extreme Temperaturen (von eiskalten Wintern bis zu sengenden Sommern), Starkregen und ständige Vibrationen. Traditionelle PAGA-Komponenten – wie Lautsprecher, Mikrofone und Bedienpanels – sind oft nicht für diese Bedingungen ausgelegt, was zu häufigen Ausfällen, verringerter Klarklarheit und kostspieliger Wartung führt.
Zum Beispiel können ungeschützte Lautsprecher innerhalb von Monaten nach der Installation korrodieren, was zu gedämpften Alarmen führt, die nicht alle Bereiche der Plattform erreichen. Ebenso können Bedienpanels ohne robuste Gehäuse durch Wasserzutritt kürzen, wodurch das gesamte System in kritischen Momenten unwirksam wird. Diese mangelnde Dauerhaftigkeit erhöht nicht nur die Wartungskosten, sondern schafft auch Sicherheitsrisiken, da fehlende Alarme oder Ankündigungen die Notfallreaktionszeit verzögern können.
2. Begrenzte Stromversorgung und Bandbreitenbeschränkungen
Offshore-Anlagen verlassen sich auf begrenzte Stromquellen, einschließlich Generatoren und Solarpanelen, was bedeutet, dass PAGA-Systeme energieeffizient sein müssen, um kritische Stromreserven nicht zu erschöpfen. Darüber hinaus verfügen viele Offshore-Standorte über begrenzte Bandbreite für Datenübertragung, was die Integration von PAGA-Systemen mit modernen digitalen Kommunikationstools – wie SIP-Telefonen – ohne Leistungsverlust herausfordernd macht.
Ältere analoge PAGA-Systeme verbrauchen oft viel Strom und erfordern ständige Elektrizität für die Betrieb von Verstärkern und Lautsprechern. Dies belastet nicht nur die Offshore-Stromversorgung, sondern begrenzt auch die Fähigkeit, PAGA-Komponenten in abgelegenen Bereichen der Plattform mit begrenztem Stromzugang zu installieren. Ebenso können Bandbreitenbeschränkungen die Echtzeitintegration zwischen PAGA-Systemen und SIP-Telefonie verhindern, zwingen Betreiber, separate Kommunikationssysteme zu verwalten und das Risiko von Kommunikationsfehlern in Notfällen zu erhöhen.
3. Fehlende nahtlose Integration in bestehende Kommunikationsinfrastruktur
Die meisten Offshore-Anlagen verfügen bereits über etablierte Kommunikationssysteme, einschließlich SIP-Telefone, Zweiwegefunkgeräte und Satellitenkommunikationstools. Viele Legacy-PAGA-Systeme laufen jedoch auf analogen Netzwerken, was ihre Integration mit diesen digitalen Tools schwierig macht. Diese fehlende Integration schafft getrennte Kommunikation, bei der Betreiber zwischen mehreren Systemen wechseln müssen, um Ankündigungen zu übermitteln, Warnungen zu senden oder Reaktionen zu koordinieren.
Zum Beispiel, wenn ein Gasleck erkannt wird, muss ein Betreiber möglicherweise manuell den PAGA-Alarm auslösen, dann ein separates SIP-Telefon verwenden, um onshore-Teams zu benachrichtigen, und schließlich ein Zweiwegefunkgerät, um mit Personal auf der Plattform zu koordinieren. Dieser unverbundene Arbeitsablauf vergeudet kritische Zeit in Notfällen und erhöht das Risiko menschlicher Fehler. Darüber hinaus erschweren getrennte Systeme die Nachverfolgung von Kommunikationsprotokollen, die für Compliance-Prüfungen und Nachuntersuchungen nach Vorfällen unerlässlich sind.
4. Compliance mit strengen Branchenstandards
Offshore-PAGA-Systeme unterliegen einigen der strengsten Branchenstandards der Welt, einschließlich SOLAS Kapitel IV, API RP 14C und IEC 60849. Diese Standards vorschreiben bestimmte Anforderungen an Alarmhörbarkeit (mindestens 10 dB über der Umgebungsgeräuschentwicklung), Redundanz (kein einziger Fehlerpunkt) und Testbarkeit (regelmäßige Selbsttests zur Sicherstellung der Funktionstüchtigkeit). Nicht Compliance kann zu Geldstrafen, Betriebsstopps oder sogar rechtlicher Verantwortung im Falle eines Notfalls führen.
Die Einhaltung dieser Standards ist jedoch oft herausfordernd, insbesondere für Legacy-Systeme. Zum Beispiel verfügen ältere PAGA-Systeme möglicherweise nicht über eingebaute Redundanz, was bedeutet, dass ein einzelner Komponentenausfall (wie ein defekter Verstärker) das gesamte System außer Betrieb setzen kann. Darüber hinaus fehlen vielen Legacy-Systemen automatisierte Testfunktionen, was manuelle Tests erfordert, die zeitaufwändig, kostspielig und anfällig für menschliche Fehler sind.
5. Hohe Wartungskosten und Ausfallzeiten
Offshore-Wartung ist von Natur aus kostspielig und zeitaufwändig, da Techniker per Hubschrauber oder Schiff zu abgelegenen Plattformen transportiert werden müssen. Legacy-PAGA-Systeme erfordern aufgrund von Umweltbeeinträchtigung und Komponentenausfällen häufige Wartung, was zu hohen Arbeitskosten und ungeplanten Ausfallzeiten führt. Zum Beispiel kann der Ersatz eines korrodierten Lautsprechers auf einer Offshore-Anlage Tausende von Dollar an Transport- und Arbeitskosten kosten, abgesehen von den Produktivitätsverlusten während der Ausfallzeit.
Darüber hinaus verwenden viele Legacy-PAGA-Systeme proprietäre Komponenten, was die schnelle Beschaffung von Ersatzteilen schwierig macht. Dies kann Ausfallzeiten verlängern, sodass die Plattform stunden- oder sogar tageweise ohne kritische Kommunikationsfunktionen bleibt. Für Offshore-Betreiber wirkt sich diese Ausfallzeit nicht nur auf die Produktivität aus, sondern schafft auch erhebliche Sicherheitsrisiken.
Architektur von Offshore-PAGA-Systemen: Kernkomponenten und Designprinzipien
Moderne Offshore-PAGA-Systeme sind darauf ausgelegt, die wichtigsten Branchenprobleme durch eine modulare, digitale Architektur anzugehen, die Dauerhaftigkeit, Energieeffizienz und nahtlose Integration priorisiert. Im Gegensatz zu Legacy-Analogsystemen, die auf verdrahteten Verbindungen und proprietären Komponenten angewiesen sind, verwenden moderne PAGA-Systeme digitale Technologie – einschließlich IP-basierter Kommunikation und SIP-Integration –, um zuverlässige, flexible Leistung zu liefern.
Die Architektur eines Offshore-PAGA-Systems kann in vier Kernkomponenten unterteilt werden: die Hauptsteuereinheit (MCU), Eingabegeräte, Ausgabegeräte und Integrationsmodule (einschließlich SIP-Telefonie-Integration). Jede Komponente spielt eine kritische Rolle bei der Sicherstellung der Systemfunktionalität, und alle sind für die Bewältigung der rauen Offshore-Umgebung ausgelegt.
1. Hauptsteuereinheit (MCU): Das Gehirn des PAGA-Systems
Die Hauptsteuereinheit (MCU) ist die zentrale Schnittstelle des Offshore-PAGA-Systems und verantwortlich für die Verarbeitung aller Eingangssignale, das Auslösen von Alarmen und die Verteilung von Ankündigungen an Ausgabegeräte. Sie dient als Schnittstelle zwischen Betreibern und dem System, ermöglicht die manuelle Steuerung von PA- und GA-Funktionen sowie den automatisierten Betrieb basierend auf vordefinierten Regeln oder externen Triggern (wie Brandschutzdetektionssystemen oder Gassensoren).
Für Offshore-Anwendungen ist die MCU typischerweise robustisiert, um Salzwasserkorrosion, extreme Temperaturen und Vibrationen zu widerstehen. Sie ist zudem mit Redundanz im Hinterkopf designed, mit doppelten Stromversorgungen, redundanten Prozessoren und Failover-Funktionen, um sicherzustellen, dass das System auch bei einem Komponentenausfall betriebsbereit bleibt. Moderne MCUs sind digital und verwenden IP-basierte Technologie, um die Integration mit SIP-Telefonen und anderen digitalen Kommunikationstools zu ermöglichen.
Schlüsselfunktionen einer Offshore-PAGA-MCU umfassen: - Automatisches Auslösen von Alarmen (integriert mit Brand-, Gas- und Überboard-Detektionssystemen) - Speicherung voreingestellter Ankündigungen (für häufige Warnungen wie „Sofortige Evakuierung“ oder „Gasleck erkannt“) - Manuelle Überschreibungsfunktionen (für Betreiber, um Live-Ankündigungen zu übermitteln) - Selbsttest- und Diagnosewerkzeuge (zur Identifizierung von Komponentenausfällen, bevor sie die Systemleistung beeinträchtigen) - IP-basierte Kommunikation (zur Ermöglichung der Integration mit SIP-Telefonie und Fernüberwachung) - Redundantes Design (kein einzelner Fehlerpunkt)
2. Eingabegeräte: Erfassen und Initiieren von Kommunikation
Eingabegeräte werden verwendet, um Audio für Ankündigungen zu erfassen und Alarmtriggers zu initiieren. Für Offshore-PAGA-Systeme müssen Eingabegeräte robust, zuverlässig und auch unter extremen Bedingungen einfach zu bedienen sein. Übliche Eingabegeräte umfassen:
- Mikrofone: Robustisierte, wetterfeste Mikrofone (drahtgebunden oder drahtlos), die Betreibern das Übermitteln von Live-Ankündigungen ermöglichen. Diese Mikrofone sind oft mit Rauschunterdrückungstechnologie ausgestattet, um Umgebungsgeräusche (wie Wind, Maschinen oder Wellen) zu filtern und klare Audioübertragung zu gewährleisten. - Alarminitiierungsgeräte: Tasten, Schalter oder Sensoren, die vordefinierte Alarme auslösen. Diese Geräte können manuell (wie eine „Überboard-Taste“) oder automatisch (wie ein Gassensor, der hohe Mengen brennbarer Gase erkennt) sein. - Fernsteuerungsinterfaces: IP-basierte Fernsteuerungswerkzeuge, die Betreibern das Verwalten des PAGA-Systems von onshore oder anderen Teilen der Plattform ermöglichen. Diese Schnittstellen sind oft mit SIP-Telefonen integriert, sodass Betreiber Alarme auslösen oder Ankündigungen von jedem SIP-fähigen Gerät übermitteln können.
3. Ausgabegeräte: Übermitteln von Warnungen und Ankündigungen
Ausgabegeräte sind verantwortlich für die Übermittlung von Alarmen und Ankündigungen an alle Bereiche der Offshore-Plattform oder des Schiffes. Für Offshore-Anwendungen müssen diese Geräte langlebig, wetterfest und in der Lage sein, hochwertiges Audio zu produzieren, das über der Umgebungsgeräuschentwicklung hörbar ist (wie Maschinen, Wind oder Wellen). Übliche Ausgabegeräte umfassen:
- Lautsprecher: Robustisierte, korrosionsbeständige Lautsprecher, die an strategischen Positionen auf der Plattform montiert sind. Diese Lautsprecher sind in verschiedenen Größen und Leistungsstufen erhältlich, je nach erforderlichem Abdeckungsbereich. Für große Plattformen werden mehrere Lautsprecher verwendet, um sicherzustellen, dass Audio in allen Bereichen hörbar ist, einschließlich abgelegenen Standorten und geschlossenen Räumen (wie Kabinen oder Lagerräumen). - Sirenen: Hochdecibel-Sirenen, die zur Übermittlung von Notfallalarmen verwendet werden. Diese Sirenen sind darauf ausgelegt, einen lauten, eindeutigen Ton zu produzieren, der selbst in lauten Umgebungen leicht erkennbar ist. Sie werden oft zusammen mit Lautsprechern verwendet, um sicherzustellen, dass Alarme von jeder Person auf der Plattform gehört werden. - Visuelle Alarme: Blitzlichter oder LED-Leuchten, die als Ergänzung zu Audioalarmen für Personen mit Hörbeeinträchtigungen oder in Bereichen, in denen Audio schwer hörbar ist (wie lauten Maschinenräumen), dienen. Visuelle Alarme sind oft farbcodiert, um die Art des Notfalls anzuzeigen (z. B. Rot für Brand, Gelb für Gasleck).
4. Integrationsmodule: Verbinden von PAGA mit SIP-Telefonie und anderen Systemen
Moderne Offshore-PAGA-Systeme sind darauf ausgelegt, sich nahtlos in bestehende Kommunikationsinfrastrukturen zu integrieren, einschließlich SIP-Telefone, Zweiwegefunkgeräte, Satellitenkommunikationssysteme und Notfalldetektionssysteme. Das Integrationsmodul dient als Brücke zwischen dem PAGA-System und diesen externen Tools, ermöglicht Echtzeitkommunikation und Datenaustausch.
Die wichtigste Integration für moderne Offshore-PAGA-Systeme ist die mit SIP-Telefonie. SIP (Session Initiation Protocol) ist ein Standard zum Initiieren, Aufrechterhalten und Beenden von Echtzeitkommunikationssitzungen wie Sprachgesprächen, Videogesprächen und Instant Messaging. Durch die Integration von PAGA-Systemen mit SIP-Telefonen können Offshore-Betreiber Kommunikationsabläufe optimieren, getrennte Systeme eliminieren und Notfallreaktionsfähigkeiten verbessern.
SIP-Telefonie-Integration mit Offshore-PAGA-Systemen: Funktionalität und Vorteile
SIP-Telefonie hat sich dank ihrer Flexibilität, Zuverlässigkeit und Fähigkeit, über IP-Netzwerke zu operieren, zum Standard für die Kommunikation in Offshore-Umgebungen entwickelt. Die Integration von PAGA-Systemen mit SIP-Telefonen eliminiert die Notwendigkeit separater Kommunikationssysteme, sodass Betreiber PA, GA und Sprachgespräche über eine einzelne Schnittstelle verwalten können. Diese Integration optimiert nicht nur Arbeitsabläufe, sondern verbessert auch Sicherheit, Compliance und Betriebseffizienz.
Unten befindet sich eine detaillierte Aufschlüsselung, wie die SIP-Telefonie-Integration mit Offshore-PAGA-Systemen funktioniert, einschließlich Schlüsselfunktionen, technischer Anforderungen und Vorteile für sowohl Ingenieure als auch Betreiber.
Wie die SIP-Telefonie-Integration mit Offshore-PAGA-Systemen funktioniert
Die SIP-Telefonie-Integration mit PAGA-Systemen wird über die MCU des PAGA-Systems ermöglicht, die eine SIP-Trunk-Schnittstelle aufweist. Ein SIP-Trunk ist eine virtuelle Verbindung, die IP-Technologie verwendet, um das PAGA-System mit einem SIP-PBX (Private Branch Exchange) oder direkt mit SIP-Telefonen zu verbinden. Diese Verbindung ermöglicht bidirektionale Kommunikation zwischen dem PAGA-System und SIP-Geräten, sodass Betreiber folgende Aktionen durchführen können:
1. PAGA-Ankündigungen über SIP-Telefone übermitteln: Betreiber können PA-Ankündigungen oder GA-Alarme direkt von einem SIP-Telefon aus initiieren, ohne auf das PAGA-Bedienpanel zugreifen zu müssen. Dies ist besonders nützlich für Betreiber, die in abgelegenen Bereichen der Plattform oder onshore arbeiten, da sie Alarme von jedem SIP-fähigen Gerät auslösen können. 2. PAGA-Warnungen auf SIP-Telefonen empfangen: Wenn ein PAGA-Alarm ausgelöst wird (manuell oder automatisch), kann das System alle SIP-Telefone auf der Plattform mit einem Audioalarm oder einer Textbenachrichtigung versorgen. Dies stellt sicher, dass Betreiber, die nicht in der Nähe eines PAGA-Lautsprechers sind, trotzdem kritische Notfallinformationen erhalten. 3. Gespräche zwischen PAGA und SIP-Telefonen übertragen: Betreiber können Live-PAGA-Ankündigungen an SIP-Telefone übertragen, um bidirektionale Kommunikation zwischen Personal auf der Plattform und onshore-Teams zu ermöglichen. Zum Beispiel kann ein Betreiber eine PA-Ankündigung zu einem Gasleck übermitteln und das Gespräch dann an ein onshore-Notfallreaktionsteam übertragen, um weitere Details bereitzustellen. 4. Integration mit SIP-basierten Notfallsystemen: Viele Offshore-Anlagen verwenden SIP-basierte Notfallsysteme wie Notrufboxen oder Überboard-Detektionssysteme. Die Integration von PAGA mit diesen Systemen ermöglicht automatisches Auslösen von Alarmen – zum Beispiel, wenn eine Überboard-Notrufbox aktiviert wird, kann das PAGA-System automatisch einen Alarm auslösen und alle SIP-Telefone mit einer Benachrichtigung versorgen. 5. Fernüberwachung und -steuerung: Betreiber können das PAGA-System über SIP-Telefone mithilfe von IP-basierten Fernsteuerungsinterfaces überwachen und steuern. Dies ermöglicht Echtzeitdiagnosen, Systemtests und Konfigurationsänderungen, reduziert die Notwendigkeit von Onsite-Wartung.
Schlüsseltechnische Anforderungen für die SIP-Integration
Um eine nahtlose Integration zwischen Offshore-PAGA-Systemen und SIP-Telefonen zu gewährleisten, müssen Ingenieure bestimmte technische Anforderungen erfüllen, einschließlich:
- SIP-Trunk-Kompatibilität: Die MCU des PAGA-Systems muss SIP-Trunking unterstützen (konform mit RFC 3261, dem Standard für SIP), um sich mit der SIP-PBX oder SIP-Telefonen zu verbinden. Dies stellt sicher, dass das PAGA-System mit jedem SIP-fähigen Gerät kommunizieren kann. - IP-Netzwerk-Zuverlässigkeit: Die SIP-Integration hängt von einem stabilen IP-Netzwerk ab, das für Echtzeitkommunikation unerlässlich ist. Offshore-Anlagen müssen sicherstellen, dass ihr IP-Netzwerk redundant ist (mit Backup-Satelliten- oder Mobilfunkverbindungen), um Ausfallzeiten zu vermeiden. - Bandbreitenmanagement: SIP-Gespräche und PAGA-Ankündigungen erfordern ausreichende Bandbreite, um klare Audioqualität zu gewährleisten. Ingenieure müssen für die PAGA-SIP-Integration ausreichende Bandbreite zuweisen, insbesondere in Bereichen mit begrenzter Bandbreite. - Sicherheit: Offshore-IP-Netzwerke sind anfällig für Cyberbedrohungen, daher muss die SIP-Integration Sicherheitsfunktionen wie Verschlüsselung (TLS für Signalisierung, SRTP für Medien), Authentifizierung (Passwörter oder digitale Zertifikate) und Zugriffskontrolle (zur Verhinderung unbefugten Gebrauchs des PAGA-Systems) umfassen. - Interoperabilität: Das PAGA-System muss mit der bestehenden SIP-PBX und den SIP-Telefonen interoperabel sein. Dies kann Tests erfordern, um sicherzustellen, dass alle Geräte nahtlos kommunizieren können, insbesondere wenn das SIP-System proprietäre Funktionen verwendet.
Vorteile der SIP-Telefonie-Integration für Offshore-PAGA-Systeme
Die Integration von PAGA-Systemen mit SIP-Telefonen bietet zahlreichen Vorteile für Offshore-Betreiber, Ingenieure und Techniker und adressiert viele der wichtigsten Branchenprobleme:
Für Betreiber: Optimierte Kommunikation und verbesserte Sicherheit
- Eliminierung getrennter Systeme: Betreiber müssen nicht mehr zwischen mehreren Kommunikationstools (PAGA, SIP-Telefone, Zweiwegefunk) wechseln, um Ankündigungen zu übermitteln oder Reaktionen zu koordinieren. Alle Kommunikation kann über eine einzelne SIP-Schnittstelle verwaltet werden, was Zeit spart und das Risiko menschlicher Fehler reduziert. - Schnellere Notfallreaktion: Betreiber können PAGA-Alarme auslösen oder Ankündigungen von jedem SIP-fähigen Gerät aus übermitteln, einschließlich onshore-Telefonen oder mobilen Geräten. Dies ermöglicht schnellere Reaktionszeiten in Notfällen, kann Leben retten und Schäden minimieren. - Verbesserte Koordination: Die bidirektionale Kommunikation zwischen PAGA und SIP-Telefonen ermöglicht nahtlose Koordination zwischen Personal auf der Plattform und onshore-Teams. Zum Beispiel können Betreiber eine PA-Ankündigung übermitteln und das Gespräch dann an einen onshore-Experten übertragen, um Anleitung zur Notfallreaktion zu erhalten. - Erhöhte Sichtbarkeit: Betreiber können Echtzeitwarnungen auf ihren SIP-Telefonen empfangen, sodass sie über Notfälle informiert sind, auch wenn sie nicht in der Nähe eines PAGA-Lautsprechers sind. Dies verbessert das Situationsbewusstsein und stellt sicher, dass alle Mitarbeiter informiert sind.
Für Ingenieure: Vereinfachte Gestaltung, Installation und Wartung
- Reduzierte Komplexität: Die Integration von PAGA mit SIP eliminiert die Notwendigkeit separater Verkabelung und Infrastruktur für PAGA und Telefonie-Systeme. Dies vereinfacht den Gestaltungs- und Installationsprozess, reduziert Kosten und Installationszeit. - Fernüberwachung und -diagnose: Moderne PAGA-Systeme mit SIP-Integration verfügen über Fernüberwachungsfunktionen, die Ingenieuren ermöglichen, Probleme zu diagnostizieren, Tests durchzuführen und Konfigurationsänderungen von onshore vorzunehmen. Dies reduziert die Notwendigkeit von Onsite-Wartung, spart Zeit und Geld. - Skalierbarkeit: SIP-basierte PAGA-Systeme sind hochgradig skalierbar, sodass Ingenieure neue PAGA-Komponenten oder SIP-Telefone ohne größere Infrastruktur-Upgrades hinzufügen können. Dies ist besonders nützlich für Offshore-Anlagen, die ihre Kommunikationssysteme erweitern oder aktualisieren. - Vereinfachte Compliance: Viele SIP-integrierte PAGA-Systeme verfügen über eingebaute Compliance-Tools wie automatisierte Tests und Audit-Protokolle. Dies macht es Ingenieuren einfacher, bei Prüfungen die Einhaltung von Branchenstandards (wie SOLAS und API) nachzuweisen.
Für Betreiber: Kostenersparnisse und verbesserte Effizienz
- Reduzierte Wartungskosten: SIP-integrierte PAGA-Systeme erfordern weniger Wartung als Legacy-Systeme, dank ihres digitalen Designs und der Fernüberwachungsfunktionen. Dies reduziert die Notwendigkeit von Onsite-Technikern, senkt Arbeits- und Transportkosten. - Niedrigere Infrastrukturkosten: Die Integration von PAGA mit SIP eliminiert die Notwendigkeit separater Telefonie-Infrastruktur, reduziert Verkabelung-, Hardware- und Installationskosten. - Verbesserte Produktivität: Optimierte Kommunikationsabläufe reduzieren die Zeit, die Betreiber mit der Verwaltung von Kommunikationssystemen verbringen, sodass sie sich auf andere kritische Aufgaben konzentrieren können. Dies verbessert die overall Betriebseffizienz und Produktivität.
Kernfunktionen von Offshore-PAGA-Systemen
Offshore-PAGA-Systeme kombinieren traditionelle PA- und GA-Funktionen mit modernen digitalen Funktionen – einschließlich SIP-Integration –, um umfassende Kommunikationsfähigkeiten zu bieten. Diese Funktionen sind darauf ausgelegt, die einzigartigen Bedürfnisse von Offshore-Umgebungen zu adressieren, sicherzustellen, dass Sicherheit, Compliance und Betriebseffizienz gewährleistet sind. Unten befindet sich eine detaillierte Aufschlüsselung der Kernfunktionen moderner Offshore-PAGA-Systeme mit Fokus auf SIP-fähige Funktionen.
1. Allgemeinalarm (GA)-Funktionen: Notfallwarnung
Die Allgemeinalarm-Funktion ist die wichtigste Funktion eines Offshore-PAGA-Systems und darauf ausgelegt, alle Mitarbeiter auf lebensbedrohliche Notfälle hinzuweisen. GA-Funktionen entsprechen strengen Branchenstandards, um sicherzustellen, dass Alarme hörbar, eindeutig und erkennbar sind.
Schlüsselfunktionen von GA umfassen: - Voreingestellte Alarmtöne: Standardisierte Alarmtöne (konform mit IEC 60849) für verschiedene Arten von Notfällen wie Brand, Gasleck, Überboard und Evakuierung. Diese Töne sind in der MCU voreingespeichert und können automatisch (über Sensoren) oder manuell (über Eingabegeräte oder SIP-Telefone) ausgelöst werden. - Alarm-Synchronisation: Alle Alarme werden auf der Plattform synchronisiert, um sicherzustellen, dass sie gleichzeitig hörbar sind, Verwirrung zu beseitigen und dass alle Mitarbeiter die Warnung zur selben Zeit erhalten. - Alarmpriorität: Das System ermöglicht die Priorisierung von Alarmen, sodass die kritischsten Notfälle (wie ein Gasleck) weniger kritische Warnungen (wie eine routinemäßige Sicherheitsbesprechung) überschreiben. - SIP-fähiges Auslösen von Alarmen: Betreiber können GA-Alarme direkt von einem SIP-Telefon auslösen, entweder durch Wählen einer vordefinierten Durchwahl oder Verwendung einer dedizierten Alarmtaste am Telefon. Dies ermöglicht schnelles Auslösen von Alarmen von jeder Position. - Alarmbenachrichtigungen an SIP-Telefone: Wenn ein GA-Alarm ausgelöst wird, sendet das System alle SIP-Telefone auf der Plattform mit einem Audioalarm und einer Textbenachrichtigung, sodass Betreiber, die nicht in der Nähe eines PAGA-Lautsprechers sind, den Alarm erhalten.
2. Public Address (PA)-Funktionen: Betriebskommunikation
Die Public Address-Funktion wird für routinemäßige Betriebsankündigungen, Sicherheitsbesprechungen und nicht-notfallbezogene Kommunikation verwendet. PA-Funktionen sind darauf ausgelegt, klare, verständliche Audio über die gesamte Plattform zu übermitteln, auch in lauten Umgebungen.
Schlüsselfunktionen von PA umfassen: - Live-Ankündigungen: Betreiber können Live-Ankündigungen mithilfe von robustisierten Mikrofonen oder SIP-Telefonen übermitteln. SIP-fähige PA ermöglicht es Betreibern, Ankündigungen von jedem SIP-Gerät aus zu übermitteln, einschließlich onshore-Telefonen oder mobilen Geräten. - Voreingestellte Ankündigungen: Das System speichert voreingestellte Ankündigungen für häufige Nachrichten wie Schichtwechsel, Sicherheitsbesprechungen und Wetterupdates. Diese Ankündigungen können automatisch (über vordefinierte Zeitpläne) oder manuell (über die MCU oder SIP-Telefone) abgespielt werden. - Zonenauswahl: Das System ermöglicht Betreibern, Ankündigungen auf bestimmte Zonen der Plattform zu zielen (z. B. Bohrdeck, Wohnbereiche oder Lagerbereiche). Dies eliminiert die Notwendigkeit, nicht-kritische Ankündigungen an die gesamte Plattform zu senden, reduziert Geräusche und verbessert die Effizienz. SIP-Telefone können verwendet werden, um Zonen auszuwählen und zielgerichtete Ankündigungen zu initiieren. - Audioverbesserung: Moderne PAGA-Systeme verfügen über Audioverbesserungstechnologien wie Rauschunterdrückung und Equalisierung, um sicherzustellen, dass Ankündigungen über der Umgebungsgeräuschentwicklung klare hörbar sind. Dies ist besonders wichtig für Offshore-Umgebungen, in denen Maschinen, Wind und Wellen hohe Umgebungsgeräuschentwicklung erzeugen.
3. SIP-exklusive Funktionen: Verbesserung von Kommunikationsabläufen
Zusätzlich zur Integration mit traditionellen PA- und GA-Funktionen fügt die SIP-Telefonie einzigartige Funktionen hinzu, die Offshore-Kommunikationsabläufe verbessern:
- Bidirektionale Kommunikation: Betreiber können bidirektionale Gespräche zwischen dem PAGA-System und SIP-Telefonen initiieren, um Echtzeitkommunikation zwischen Personal auf der Plattform und onshore-Teams zu ermöglichen. Zum Beispiel kann ein Betreiber eine PA-Ankündigung zu einem Wartungsproblem übermitteln und dann ein Gespräch mit einem onshore-Techniker führen, um das Problem im Detail zu besprechen. - Gesprächsweiterleitung und -übertragung: PAGA-Ankündigungen können an bestimmte SIP-Telefone weitergeleitet oder übertragen werden, um sicherzustellen, dass kritische Informationen den richtigen Mitarbeitern erreichen. Zum Beispiel kann eine Sicherheitsbesprechung an das SIP-Telefon eines Auftragnehmers übertragen werden, der in einem abgelegenen Bereich der Plattform arbeitet. - Voicemail-Integration: Das PAGA-System kann mit SIP-Voicemail integriert werden, sodass Betreiber Nachrichten für nicht verfügbare Mitarbeiter hinterlassen können. Dies ist nützlich für nicht-kritische Ankündigungen oder Nachfolgebesonderheiten nach einem Notfall. - Fernzugriff: Betreiber können über SIP-Telefone auf das PAGA-System zuzugreifen, um es zu verwalten, Alarme auszulösen und Ankündigungen von onshore oder anderen Standorten zu übermitteln. Dies reduziert die Notwendigkeit von Onsite-Mitarbeitern und verbessert Reaktionszeiten.
4. Überwachungs- und Diagnosefunktionen: Sicherstellung der Zuverlässigkeit
Moderne Offshore-PAGA-Systeme verfügen über eingebaute Überwachungs- und Diagnosefunktionen, um sicherzustellen, dass das System betriebsbereit und compliant bleibt. Diese Funktionen sind oft mit SIP-Telefonen integriert, sodass Ingenieure das System fernüberwachen können.
Schlüsselfunktionen für Überwachung und Diagnose umfassen: - Selbsttests: Das System führt regelmäßige Selbsttests durch, um Komponentenausfälle wie defekte Lautsprecher, Mikrofone oder Stromversorgungen zu prüfen. Wenn ein Ausfall erkannt wird, sendet das System eine Warnung an die MCU und an festgelegte SIP-Telefone, sodass Ingenieure das Problem schnell beheben können. - Echtzeit-Zustandsüberwachung: Ingenieure können den Zustand des PAGA-Systems in Echtzeit über die MCU oder SIP-Telefone überwachen. Dies umfasst Informationen zu Stromniveaus, Netzwerkverbindung, Komponentenzustand und kürzlichen Alarmen. - Audit-Protokolle: Das System verwaltet detaillierte Audit-Protokolle aller PAGA-Aktivitäten, einschließlich Alarmauslösungen, Ankündigungen und Systemänderungen. Diese Protokolle sind für Compliance-Prüfungen und Nachuntersuchungen nach Vorfällen unerlässlich und können über die MCU oder SIP-Telefone abgerufen werden. - Ferndiagnose: Ingenieure können Ferndiagnosetests über SIP-Telefone durchführen, um Probleme zu identifizieren und zu beheben, ohne zur Plattform reisen zu müssen. Dies spart Zeit und reduziert Wartungskosten.

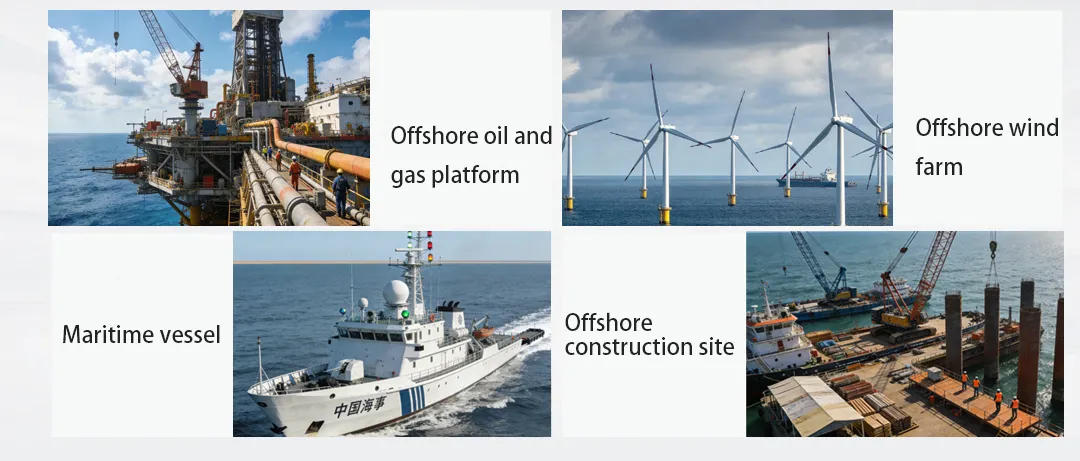

Praxisanwendungen von Offshore-PAGA-Systemen mit SIP-Integration
Offshore-PAGA-Systeme mit SIP-Integration werden in einer Reihe von Offshore-Branchen verwendet, einschließlich Öl und Gas, Offshore-Windenergie und Seefahrt. Jede Branche hat einzigartige Kommunikationsbedürfnisse, aber die Kernvorteile der PAGA-SIP-Integration – optimierte Arbeitsabläufe, verbesserte Sicherheit und reduzierte Kosten – gelten universell. Unten befinden sich Praxisanwendungen und Fallstudien, die zeigen, wie diese Systeme in der Praxis verwendet werden.
1. Öl- und Gas-Offshore-Plattformen
Öl- und Gas-Offshore-Plattformen gehören zu den hochriskantesten Offshore-Umgebungen und erfordern robuste PAGA-Systeme, um Sicherheit und Compliance sicherzustellen. Die SIP-Integration ist in dieser Branche besonders wertvoll, da sie nahtlose Kommunikation zwischen Personal auf der Plattform, onshore-Steuerzentren und Notfallreaktionsteams ermöglicht.
Fallstudie: Ein großer Öl- und Gasbetreiber implementierte ein SIP-integriertes PAGA-System auf einer Tiefseebohranlage im Golf von Mexiko. Das System wurde mit der bestehenden SIP-PBX und den SIP-Telefonen der Anlage integriert, sodass Betreiber Alarme auslösen, Ankündigungen übermitteln und Reaktionen von jedem SIP-fähigen Gerät aus koordinieren konnten. Das System wurde zudem mit den Brand- und Gasdetektionssystemen der Anlage integriert, sodass automatisch Alarme ausgelöst wurden, wenn hohe Gasniveaus erkannt wurden. Ergebnisse: Die Integration reduzierte die Notfallreaktionszeit um 30 %, da Betreiber Alarme aus abgelegenen Bereichen der Anlage oder von onshore auslösen konnten. Aufgrund der Fernüberwachung und -diagnose sanken die Wartungskosten um 25 %, und der Betreiber erreichte die volle Compliance mit API RP 14C und SOLAS-Standards. Darüber hinaus eliminierte das System getrennte Kommunikation und ermöglichte bessere Koordination zwischen Personal auf der Plattform und onshore-Notfallteams.
2. Offshore-Windparks
Offshore-Windparks sind abgelegen, oft mehrere Dutzend Meilen von der Küste entfernt, was zuverlässige Kommunikation für Sicherheit und Betriebseffizienz kritisch macht. PAGA-Systeme mit SIP-Integration werden verwendet, um Wartungsteams zu koordinieren, Sicherheitsbesprechungen zu übermitteln und Mitarbeiter auf Notfälle wie Geräteausfälle oder extreme Wetterverhältnisse hinzuweisen.
Fallstudie: Ein europäischer Offshore-Windparkbetreiber implementierte ein SIP-integriertes PAGA-System über 10 Windturbinen und ein Service Schiff. Das System wurde mit den SIP-Telefonen und dem Satellitenkommunikationssystem des Windparks integriert, sodass Betreiber Ankündigungen an Wartungsteams, die an den Turbinen arbeiten, übermitteln und mit dem Service Schiff koordinieren konnten. Das System verfügte zudem über Zonenauswahl, sodass Betreiber Ankündigungen auf bestimmte Turbinen oder das Service Schiff zielen konnten. Ergebnisse: Die Integration verbesserte die Kommunikation zwischen Wartungsteams und onshore-Steuerzentren, reduzierte die Ausfallzeit für Turbinenwartung um 20 %. Die Fernüberwachungsfunktionen des Systems ermöglichten Ingenieuren, PAGA-Komponentenausfälle zu identifizieren und zu beheben, bevor sie die Systemleistung beeinträchtigten, und der Betreiber erreichte die Compliance mit IEC 60849-Standards. Darüber hinaus reduzierte das energieeffiziente Design des Systems den Stromverbrauch und passte sich den Nachhaltigkeitszielen des Windparks an.
3. Seefahrtschiffe (Frachtschiffe, Kreuzfahrtschiffe)
Seefahrtschiffe, einschließlich Frachtschiffen und Kreuzfahrtschiffen, erfordern PAGA-Systeme, um die Sicherheit von Besatzungsmitgliedern und Passagieren zu gewährleisten. Die SIP-Integration ist für diese Schiffe wertvoll, da sie nahtlose Kommunikation zwischen der Brücke des Schiffes, den Besatzungskabinen und onshore-Häfen ermöglicht.
Fallstudie: Ein Kreuzfahrtbetreiber implementierte ein SIP-integriertes PAGA-System auf einem großen Kreuzfahrtschiff mit über 2.000 Passagieren und 800 Besatzungsmitgliedern. Das System wurde mit den SIP-Telefonen des Schiffes integriert, sodass der Kapitän und die Besatzung Ankündigungen an Passagiere und Besatzung übermitteln, Notfallalarme auslösen und mit onshore-Häfen koordinieren konnten. Das System wurde zudem mit dem Überboard-Detektionssystem des Schiffes integriert, sodass automatisch Alarme ausgelöst und alle SIP-Telefone des Schiffes mit einer Benachrichtigung versorgt wurden. Ergebnisse: Die Integration verbesserte die Passagiersicherheit, indem sichergestellt wurde, dass Notfallankündigungen schnell und klar an alle Bereiche des Schiffes übermittelt wurden. Die SIP-fähigen Funktionen des Systems ermöglichten der Besatzung, mit onshore-Häfen und Notfallreaktionsteams zu koordinieren, reduzierten die Reaktionszeiten in Notfällen. Darüber hinaus vereinfachten die Audit-Protokolle des Systems die Compliance mit SOLAS Kapitel IV, und die Fernüberwachung reduzierte die Wartungskosten um 30 %.
4. Offshore-Baustellen
Offshore-Baustellen, wie solche für die Errichtung von Offshore-Windparks oder Ölplattformen, sind dynamische Umgebungen mit großen Teams von Auftragnehmern und Arbeitern. PAGA-Systeme mit SIP-Integration werden verwendet, um Baustellenaktivitäten zu koordinieren, Sicherheitsbesprechungen zu übermitteln und Mitarbeiter auf Notfälle wie Gerätefehler oder strukturelle Probleme hinzuweisen.
Fallstudie: Ein Bauunternehmen implementierte ein SIP-integriertes PAGA-System auf einer Offshore-Plattformbaustelle. Das System wurde mit den SIP-Telefonen und Zweiwegefunkgeräten der Baustelle integriert, sodass Projektmanager Ankündigungen an Arbeiter übermitteln, Baustellenaktivitäten koordinieren und im Falle von Notfällen Alarme auslösen konnten. Das System verfügte zudem über voreingestellte Sicherheitsbesprechungen, die täglich abgespielt wurden, um sicherzustellen, dass alle Arbeiter die Sicherheitsrichtlinien kennen. Ergebnisse: Die Integration verbesserte die Koordination zwischen Projektmanagern und Arbeitern, reduzierte Baustellenverzögerungen um 15 %. Die Notfallwarnungsfunktionen des Systems stellten sicher, dass Arbeiter schnell über potenzielle Gefahren informiert wurden, reduzierten das Unfallrisiko. Darüber hinaus ermöglichte die Zonenauswahlfunktion des Systems Projektmanagern, Ankündigungen auf bestimmte Bereiche der Baustelle zu zielen, reduzierten Geräusche und verbesserten die Effizienz.
Auswahl des richtigen Offshore-PAGA-Systems mit SIP-Integration
Die Auswahl des richtigen Offshore-PAGA-Systems mit SIP-Integration erfordert eine sorgfältige Berücksichtigung der einzigartigen Bedürfnisse der Anlage, einschließlich Umgebungsbedingungen, Kommunikationsanforderungen, Compliance-Standards und Budget. Unten befinden sich Schlüsselfaktoren bei der Systemauswahl, angepasst an sowohl Ingenieure als auch technische Neueinsteiger.
1. Umweltdauerhaftigkeit
Das System muss robustisiert sein, um Offshore-Bedingungen wie Salzwasserkorrosion, extreme Temperaturen, Feuchtigkeit, Vibrationen und Starkregen zu widerstehen. Suchen Sie nach Komponenten mit Schutzklasse IP66 oder höher (zur Verhinderung von Wasser- und Staubeintritt) und korrosionsbeständigen Materialien (wie Edelstahl oder marinestoffqualität Aluminium). Darüber hinaus sollte das System für den Betrieb in einem breiten Temperaturbereich (typischerweise -20°C bis 60°C) ausgelegt sein, um saisonale Änderungen zu bewältigen.
2. SIP-Kompatibilität und Integrationsfähigkeiten
Stellen Sie sicher, dass die MCU des Systems SIP-Trunking unterstützt (konform mit RFC 3261) und mit Ihrer bestehenden SIP-PBX und den SIP-Telefonen interoperabel ist. Das System sollte zudem die Integration mit anderen Kommunikationstools wie Zweiwegefunkgeräten, Satellitenkommunikationssystemen und Notfalldetektionssystemen unterstützen. Suchen Sie nach Systemen mit offenen APIs, um bei Bedarf benutzerdefinierte Integrationen zu ermöglichen.
3. Redundanz und Zuverlässigkeit
Offshore-PAGA-Systeme müssen redundant sein, um sicherzustellen, dass sie auch bei einem Komponentenausfall betriebsbereit bleiben. Suchen Sie nach Systemen mit doppelten Stromversorgungen, redundanten Prozessoren und Failover-Funktionen. Darüber hinaus sollte das System automatisierte Selbsttests und Diagnosewerkzeuge aufweisen, um Komponentenausfälle zu identifizieren, bevor sie die Systemleistung beeinträchtigen.
4. Compliance mit Branchenstandards
Das System muss relevanten Branchenstandards entsprechen, einschließlich SOLAS-, API- und IEC-Richtlinien. Stellen Sie sicher, dass das System die Anforderungen an Alarmhörbarkeit, Redundanz, Testbarkeit und Umweltdauerhaftigkeit erfüllt. Suchen Sie nach Systemen, die von unabhängigen Drittparteien zertifiziert wurden, um Compliance zu gewährleisten.
5. Energieeffizienz und Stromanforderungen
Offshore-Anlagen verfügen über begrenzte Stromquellen, sodass das System energieeffizient sein muss. Suchen Sie nach Systemen mit niedrigem Stromverbrauch, insbesondere für Komponenten, die ständig eingeschaltet sind (wie MCU und Lautsprecher). Darüber hinaus sollte das System mit der Stromversorgung der Anlage kompatibel sein (typischerweise 24V DC oder 110/220V AC) und über Backup-Stromoptionen (wie Batterien) verfügen, um den Betrieb während von Stromausfällen sicherzustellen.
6. Skalierbarkeit und Flexibilität
Das System sollte skalierbar sein, um zukünftige Erweiterungen wie das Hinzufügen neuer PAGA-Komponenten oder SIP-Telefone zu ermöglichen. Suchen Sie nach modularen Systemen, die das einfache Hinzufügen von Komponenten ohne größere Infrastruktur-Upgrades ermöglichen. Darüber hinaus sollte das System flexibel sein, um Alarmtöne, Ankündigungszonen und SIP-Integrationsfunktionen an die einzigartigen Bedürfnisse der Anlage anzupassen.
7. Wartung und Support
Wählen Sie ein System von einem angesehenen Hersteller, der umfassende Wartungs- und Supportleistungen bietet. Suchen Sie nach Herstellern mit Erfahrung in Offshore-Kommunikationssystemen und einem globalen Netzwerk von Servicetechnikern. Darüber hinaus sollte das System über Fernüberwachungs- und Diagnosefunktionen verfügen, um die Notwendigkeit von Onsite-Wartung zu reduzieren, und der Hersteller sollte schnellen Zugriff auf Ersatzteile bieten.
Fazit
Offshore-PAGA-Systeme sind kritisch für die Sicherheit und Betriebseffizienz von Offshore-Anlagen, und die SIP-Integration hat die Betriebsweise dieser Systeme transformiert – getrennte Kommunikation eliminiert, Arbeitsabläufe optimiert und Notfallreaktionsfähigkeiten verbessert. Für Ingenieure ist das Verständnis der Systemarchitektur, Kernfunktionen und Integrationsanforderungen unerlässlich, um ein zuverlässiges, compliantes System zu gestalten und zu implementieren.
Bei der Auswahl eines Offshore-PAGA-Systems mit SIP-Integration sollten Umweltdauerhaftigkeit, SIP-Kompatibilität, Redundanz, Compliance und Skalierbarkeit priorisiert werden. Durch die Auswahl des richtigen Systems können Offshore-Betreiber die Sicherheit ihrer Mitarbeiter gewährleisten, Branchenstandards einhalten und Wartungskosten sowie Ausfallzeiten reduzieren.
In der heutigen schnelllebigen Offshore-Branche, in der Sicherheit und Effizienz an erster Stelle stehen, sind SIP-integrierte PAGA-Systeme keine Luxusmehr – sie sind eine Notwendigkeit. Durch die Nutzung der Kraft der digitalen Kommunikation helfen diese Systeme Offshore-Anlagen, sich sicherer, effizienter und zuverlässiger als je zuvor zu betreiben.
