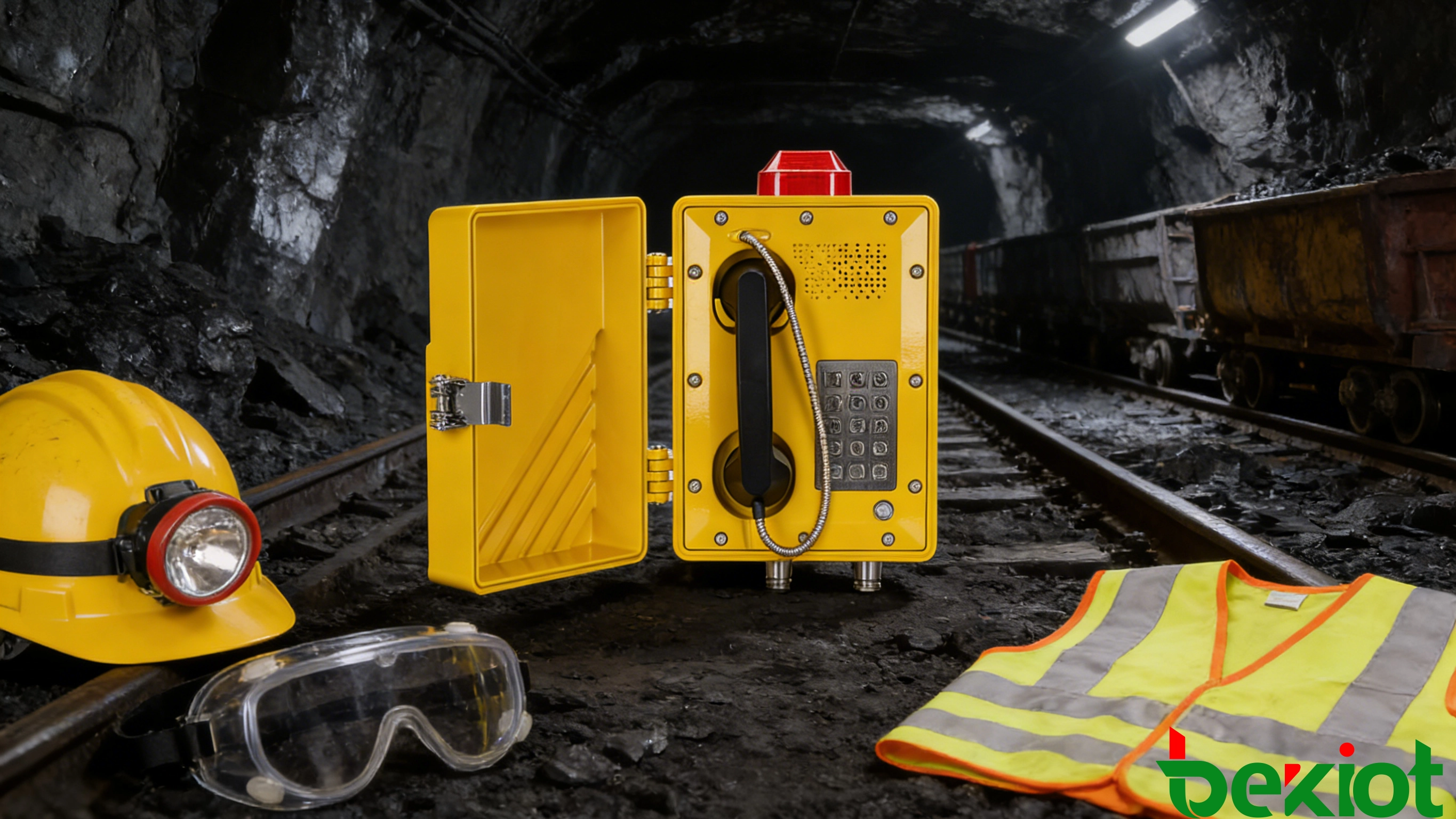

Die Hochrisikoumgebung von Bergbauaktivitäten erfordert strenge Sicherheitsredundanzen für Kommunikationsgeräte. Als kritische Infrastruktur für Notfallreaktionen unter Tage und tägliche Disposition müssen explosionsgeschützte Telefonanlagen für den Bergbau strenge Explosionsschutzleistungsstandards erfüllen. Laut dem National Mine Safety and Health Administration-Bericht 2023 entstehen 32,7 % der Bergbauunfälle durch Zündquellen aus nicht konformen Geräten, wobei Kommunikationsgeräte 41 % dieser Vorfälle ausmachen. Gegenwärtig schreiben 98 % der großen Bergwerke in China eine Explosionsschutzzertifizierung als Voraussetzung für den Geräteeinsatz vor, gemäß Artikel 528 der Kohlenbergbau-Sicherheitsverordnungen. Diese technische Analyse vertieft die Zertifizierungsrahmen, Konformitätsanforderungen und Umsetzungsstrategien für explosionsgeschützte Telefonanlagen im Bergbau und liefert umsetzbare Erkenntnisse für B2B-Einkaufsteams, Ingenieure und technische Entscheidungsträger.

1. Explosionsschutzzertifizierungsrahmen: Standards und gegenseitige Anerkennungsmechanismen

    Die Zertifizierungssysteme für explosionsgeschützte Telefonanlagen im Bergbau basieren auf internationalen Standards, wobei nationale Standards durch technische Ausrichtung angepasst werden. Das Verständnis der Beziehungen zwischen diesen Standards ist grundlegend für die Konformitätsumsetzung.

1.1 Internationale Standardarchitektur

ATEX-Richtlinie 2014/34/EU (Europäische Union)

• Technischer Geltungsbereich: Regelt Geräte und Schutzeinrichtungen für explosionsgefährdete Bereiche im EU-Markt.
• Wesentliche Standards:
  • Umgebungsklassifizierung: Ex II (Gasumgebungen, z. B. Methan in Kohlenbergwerken), Ex I (Staubumgebungen).
  • Explosionsschutzarten: Ex d I Mb (flammendicht für Methanumgebungen im Kohlenbergbau).
  • Zertifizierungsweg: Erfordert Prüfung durch benannte Stellen der EU, mit Zertifizierungsmarkierung „CE + Ex“.
• Technische Details:
  •                 Flammendichte Bauart (Ex d) erfordert Gehäuse, die inneren Explosionsdruck standhalten (2-facher Auslegungsdruck, gemäß IEC 60079-1:2019).
  •                 Staubexplosionsschutz (Ex t D) muss Staubschicht-Zündprüfung bestehen (IEC 60079-34:2021).

IECEx-System (Internationale Elektrotechnische Kommission)

• Technischer Geltungsbereich: In über 100 Ländern übernommen, deckt Schwellenländer außerhalb des ATEX-Geltungsbereichs ab.
• Kernstandards:
  • IEC 60079-0:2019: Allgemeine Anforderungen an Geräte in explosionsgefährdeten Bereichen.
  • IECEx 23.000: Explosionsschutzzertifizierungsrahmen für Bergbautelefone.
• Technische Vorteile:
  •                 Gegenseitige Anerkennung in mehreren Ländern (z. B. China-IECEx-Vereinbarung zur gegenseitigen Anerkennung 2022).
  •                 Modulare Prüfung (z. B. nur ergänzende Prüfung für Gas-/Staubumgebungen).

Standard-gemeinsame Anerkennung: Geräte, die ATEX entsprechen, können die GB 3836-Zertifizierungszeit in China um 40 % verkürzen (Nationales Prüfzentrum für Explosionsschutzprodukte, 2023).

  1.2 Nationale Standards und technische Ausrichtung

 China übernimmt die GB-3836-Serie als verbindliche Standards, mit technischer Ausrichtung an internationale Rahmenwerke:

Zertifizierungsumsetzungsweg:

1. Entwurfsphase: Festlegung der Explosionsschutzklassifizierung (z. B. Ex d I Mb für Methanumgebungen) gemäß Anhang A von GB 3836.1-2010.
2. Prüfphase: Durchführung von Prüfungen in CMA/CNAS-zertifizierten Laboren:
   •                 Flammendichte Bauart: Druckprüfung des Gehäuses (2-facher Druck, GB 3836.2-2014).
   •                 Eigensichere Bauart: Funkenprüfung (≤0,25 J Energie, GB 3836.4-2014).
3. Verwaltung nach Zertifizierung: Jährliche Überwachungsaudits (gemäß GB/T 19001); bei Konstruktionsänderungen ist eine Neuzertifizierung erforderlich.

2. Kritische technische Konformitätsanforderungen: Konstruktion und Prüfung

Konformitätsanforderungen umfassen den gesamten Gerätelebenszyklus und erfordern technische Konsistenz von der Konstruktion bis zum Einsatz.

2.1 Explosionsschutzklassifizierung und Umgebungsanpassung

Gasumgebungen (Kohlenbergwerke):

• Standardgrundlage: GB 3836.1-2010 Absatz 3.2 (I: Kohlenbergbauumgebungen).
• Geräteanforderungen:
  •                 Explosionsschutzart: Ex d I Mb (flammendicht für Methan).
  •                 Prüfprüfung: Keine Übertragung innerer Zündung (2-facher Explosionsdruck, GB 3836.2-2014).
• Fehlerfall: Ein Gerät, das nur als „explosionsgeschützt“ gekennzeichnet war, ohne Ex d I Mb, bestand die Druckprüfung bei 1,5-facher Kapazität nicht und verursachte eine Explosion in einer 1,2 %-Methanumgebung (Unfall-Nr. MN-2023-087).

Staubumgebungen (Metallbergwerke):

• Standardgrundlage: GB 3836.9-2014 Absatz 4.2 (II: Staubumgebungen).
• Geräteanforderungen:
  •                 Explosionsschutzart: Ex t D II T6 (staubdicht, T6-Temperaturgruppe).
  •                 Prüfprüfung: Oberflächentemperatur ≤85 °C (T6-Gruppe, Anhang C von GB 3836.4-2014).
• Technisches Detail: T6-Gruppe erfordert Oberflächentemperatur ≤85 °C zur Verhinderung der Zündung von Aluminiumstaub (untere Explosionsgrenze: 20 g/m³).

2.2 Konformität von Material- und Strukturkonstruktion

Gehäusematerialien:

• Verbindliche Anforderung: Antistatisches Metall (z. B. Aluminiumlegierung, EN 10154:2018) zur Verhinderung von Reibungsfunken.
• Prüfgrundlage: GB 3836.1-2010 Absatz 8.2.2 (Statische Spannung ≤100 V).
• Fehlerfall: Ein Kunststoffgehäuse erreichte 250 V statische Spannung und verursachte Funken während der Prüfung (Laborbericht-Nr. NEPSI-2023-045).

Innere Konstruktion:

• Flammendichte Bauart (Ex d):
  •                 Gehäuseabdichtung (IP65, GB 3836.2-2014).
  •                 Flammspalt ≤0,5 mm (IEC 60079-1).
• Eigensichere Bauart (Ex i):
  •                 Begrenzung von Strom/Spannung im Kreis (≤0,25 J Energie, GB 3836.4-2014).
  •                 Begrenzung von Kapazität/Induktivität (IEC 60079-11).

Schutzklasse:

• Mindestanforderung: IP54 (Staubschutz, Spritzwasserschutz, GB/T 4208-2017).
• Bergbauszenario: IP65 erforderlich für feuchte Umgebungen (Staub-/Wasserstrahlschutz).

2.3 Standardisierte Prüf- und Überprüfungsprotokolle

3. B2B-Einkaufsentscheidung: Konformitätsgetriebenes technisches Rahmenwerk

    Einkaufsentscheidungen müssen an Standards ausgerichtet sein, um Konformitätsfallen zu vermeiden.

3.1 Dreistufige technische Überprüfung der Zertifizierungsgültigkeit

1. Akreditierung der Zertifizierungsstelle:

   •                 National: Überprüfung von CMA (China Metrology Accreditation) und CNAS (China National Accreditation Service for Conformity Assessment) auf der CNCA-Website (www.cnca.gov.cn).
   •                 International: Überprüfung von Zertifikatsnummern (z. B. IECEx XXX) auf der IECEx-Website (www.iecex.com).
   • Technische Grundlage: GB/T 27025-2019 erfordert gültige Akreditierung für Prüfinstitute.

2. Zertifikatsgültigkeit:

   •                 ATEX-Zertifikate 5 Jahre gültig (Richtlinie 2014/34/EU Artikel 14).
   •                 IECEx-Zertifikate erfordern jährliche Überwachung (IECEx 00.00.00).
   • Risikofall: Ein Bergwerk wurde zum Betriebsstillstand angewiesen, nachdem das ATEX-Zertifikat 4 Monate nach Kauf abgelaufen war (Strafnummer MN-2023-112).

3. Gerätekonsistenz:

   •                 Schildinformationen (Modell, Ex-Kennzeichnung) müssen mit Zertifikatsangaben übereinstimmen (GB 3836.1-2010 Absatz 7.3).
   •                 Abweichungen vermeiden (z. B. Zertifikatsmodell Ex d I Mb vs. tatsächliches Ex d II Mb).

3.2 Bewertungsmodell für technische Lieferantenfähigkeit

3.3 Analyse der Gesamtbetriebskosten (TCO) für Konformität

4. Branchenfallstudien: Technischer Wert der Konformitätsumsetzung

4.1 Fallstudie 1: Modernisierung der Methanumgebung in einem Kohlenbergwerk in Shanxi

• Hintergrund: Eine Methanexplosion (1,8 % Konzentration) durch ein nicht konformes Telefon im Jahr 2022 verursachte Schäden von 320.000 $.
• Technische Lösung:
  •                 Beschaffung von flammendichten Telefonen Ex d I Mb, konform zu GB 3836.4-2014 und ATEX.
  •                 Überprüfung der Gehäusedruckprüfung (2-fache Kapazität) und der Oberflächentemperatur der T6-Gruppe (≤85 °C).
• Technische Ergebnisse:
  •                 Null Unfälle im Jahr 2023; Kommunikationsstillstand von 12,3 % auf 1,8 % reduziert.
  •                 Erlangung der nationalen Bergbausicherheitsstandardisierungszertifizierung Stufe 1.

 4.2 Fallstudie 2: Anpassung an die Staubumgebung in einem Kupferbergwerk in Yunnan

• Hintergrund: Aluminiumstaubkonzentration 45 g/m³ verursachte Kurzschlüsse in nicht konformen Geräten (Ausfallrate 15,2 %).
• Technische Lösung:
  •                 Beschaffung von staubdichten Telefonen Ex t D II T6 mit IP65-Schutz, konform zu GB 3836.9-2014 und IECEx.
  •                 Konstruktionsverbesserung: Staubschutzfilter (99 % Effizienz, GB/T 16291-2012).
• Technische Ergebnisse:
  •                 Ausfallrate auf 2,1 % reduziert (Rückgang um 86,1 %).

  •                     IECEx-zertifizierte Geräte nach Indonesien exportiert (Vertragswert: 120.000 $).

5. Zukünftige Konformitätstrends und technische Handlungsempfehlungen

 5.1 Technische Entwicklungsrichtungen

• Intelligente Integration: Telefone mit Echtzeit-Methanüberwachung (z. B. Alarm bei ≤1 % Konzentration) müssen den EMV-Standards GB 3836.15-2023 entsprechen (Störfestigkeit ≥40 dB).
• Fortschrittliche Materialien: Kohlefaserverbundwerkstoffgehäuse (Dichte 1,5 g/cm³, 40 % leichter als Metall) mit statischer Spannung ≤50 V (IEC 60079-0:2019).
• Digitale Zertifizierung: China schreibt elektronische Explosionsschutzzertifikate vor (QR-Codes verknüpft mit IECEx/GB-Datenbanken) bis 2024 zur vollständigen Rückverfolgbarkeit.

 5.2 Branchen-Handlungsempfehlungen

Fazit

 Die Explosionsschutzzertifizierung und Konformitätsanforderungen für explosionsgeschützte Telefonanlagen im Bergbau stellen einen technischen Eckpfeiler der Bergbausicherheit dar, nicht nur ein Marketinglabel. Von der ATEX-Richtlinie 2014/34/EU bis zu den EMV-Änderungen in GB 3836.15-2023, von der Gehäusedruckprüfung bis zur wirtschaftlichen TCO-Überprüfung – jede Anforderung gründet sich auf Ingenieurpraxis und Unfalllehren. Für B2B-Einkaufsteams ist Konformität ein Hebel zur Kostenoptimierung; für Ingenieure ist sie ein Konstruktionsmaßstab; für Hersteller ist sie der Kern der technischen Wettbewerbsfähigkeit. Die Beherrschung dieser technischen Dimensionen stellt sicher, dass Geräte nicht nur den Vorschriften entsprechen, sondern eine zuverlässige Säule des Bergbausicherheitsökosystems werden.
