1. Einleitung: Explosionsgeschützte Bergbau-Telefone als „Lebensader“ der untertägigen Sicherheit

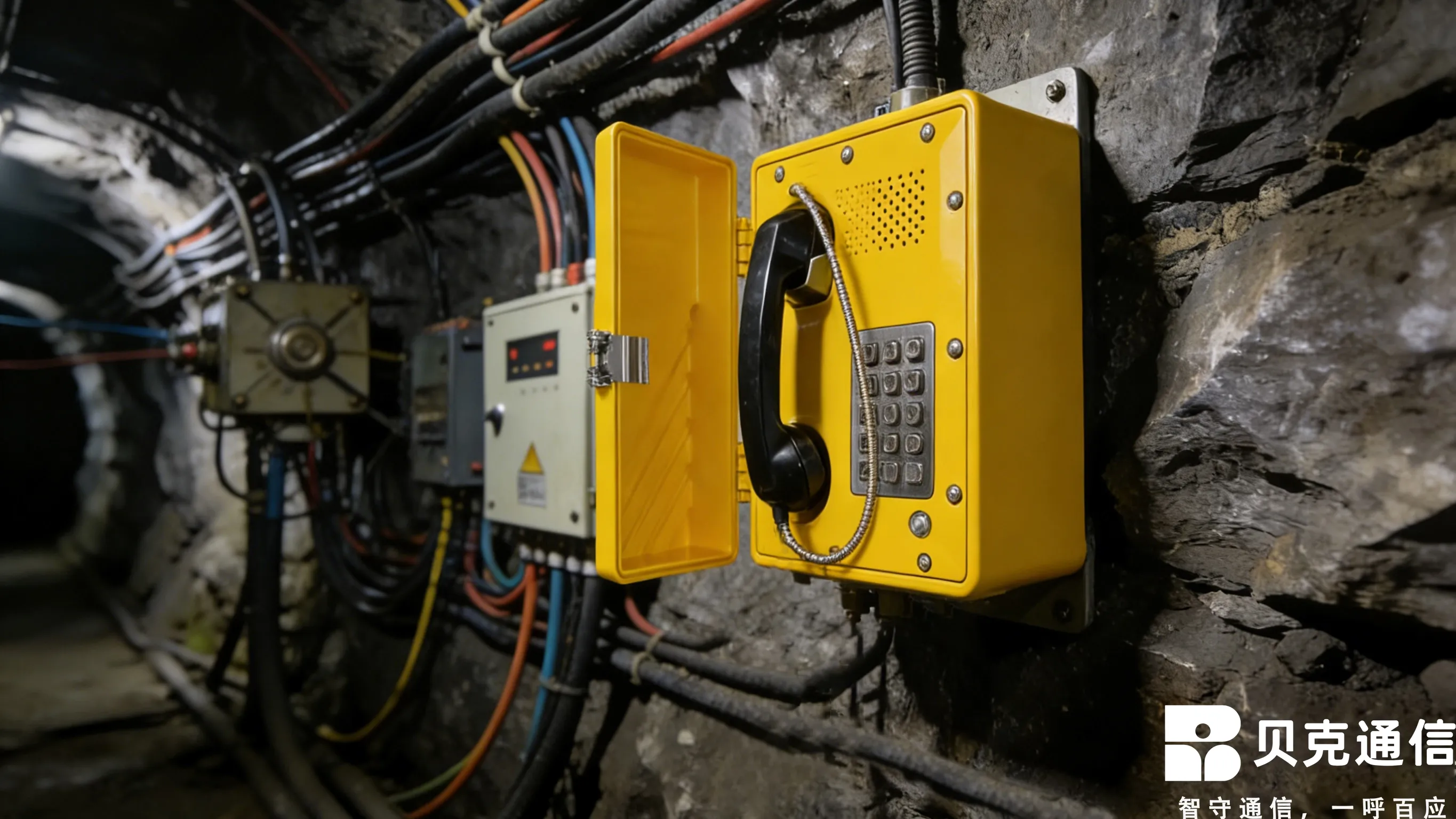

Explosionsgeschützte Bergbau-Telefone gelten weithin als die Lebensader der sicheren Produktion im Bergbau. Ihre elektromagnetische Verträglichkeit (EMV) sowie ihre Anpassungsfähigkeit an raue industrielle Umgebungen bestimmen unmittelbar die Zuverlässigkeit und Sicherheit der untertägigen Kommunikation.

In komplexen untertägigen elektromagnetischen Umgebungen müssen Bergbau-Telefone gleichzeitig die Anforderungen des Explosionsschutzes und eine hohe Störfestigkeit erfüllen. Dies stellt erhebliche Herausforderungen an Produktdesign, Materialauswahl und Systemarchitektur.

Dieser Artikel analysiert systematisch die EMV-Leistung und die industrielle Umweltanpassungsfähigkeit explosionsgeschützter Bergbau-Telefone aus vier Perspektiven:

• Eigenschaften elektromagnetischer Störquellen

• Technologien zur elektromagnetischen Störunterdrückung

• Konstruktionsdesign zur industriellen Umweltanpassung

• Praxisnahe Anwendungsfälle

und bietet damit eine praxisorientierte technische Referenz für die Auswahl und den Einsatz von Kommunikationssystemen im Bergbau.

2. Elektromagnetische Störquellen und raue Umweltparameter im Bergbau

2.1 Typische elektromagnetische Störquellen unter Tage

Untertägige Bergbauumgebungen zählen zu den komplexesten elektromagnetischen Störzonen in industriellen Anwendungen. Die Hauptstörquellen lassen sich in drei Kategorien einteilen:

1. Netzfrequenzstörungen
Frequenzumrichter, Transformatoren und Elektromotoren erzeugen während des Betriebs starke elektromagnetische Felder bei 50 Hz. Die Feldstärke kann bis zu 0,19 μT erreichen und nähert sich damit kritischen Grenzwerten.

2. Hochfrequenzstörungen
Elektroschweißgeräte, Hochfrequenzsender und ähnliche Anlagen emittieren elektromagnetische Wellen im Hochfrequenzbereich, teilweise bis in den Bereich von mehreren hundert MHz, was die Sprach- und Signalintegrität erheblich beeinträchtigt.

3. Impulsförmige Störungen
Beim Ein- und Ausschalten oder bei Kurzschlüssen leistungsstarker Geräte entstehen transiente elektromagnetische Impulse. Diese decken ein breites Frequenzspektrum ab und weisen extrem hohe Intensitäten auf – elektrische Feldstärken von mehreren zehn kV/m und magnetische Feldstärken von mehreren kA/m.

2.2 Extreme industrielle Umweltparameter

Neben elektromagnetischen Einflüssen müssen explosionsgeschützte Bergbau-Telefone extremen physikalischen und chemischen Bedingungen standhalten:

• Temperatur: Typischer Einsatzbereich –30 °C bis +60 °C, in tiefen oder speziellen Gruben bis –45 °C bis +85 °C

• Luftfeuchtigkeit: In der Regel ≤ 95 %, lokal auch darüber

• Schutzart: Üblicherweise IP54 bis IP67 (Staub- und Wasserschutz)

• Vibration und Stoß: Frequenzen von 10–500 Hz, Beschleunigung bis 5 m/s², Stoßfestigkeit ≥ 7 J

• Korrosive Gase: Mögliche Anwesenheit von H₂S, Cl₂ und SO₂, welche Materialalterung beschleunigen

2.3 Unterschiede zwischen industriellen Einsatzszenarien

Die elektromagnetischen Störcharakteristika variieren je nach Industrieumfeld deutlich:

• Kohlebergwerke: Breitbandige Störungen unterhalb von 200 MHz, häufige Peaks um 1 MHz durch Frequenzumrichter

• Chemische Anlagen: Vorwiegend HF- und induktive Störungen durch Lichtbögen und Schweißprozesse

• Stahlwerke: Starke EMV-Belastung durch Lichtbogenöfen, Energiehäufung um ca. 20 MHz

• Häfen: Leitungsgebundene Oberschwingungsstörungen durch nichtlineare Gleichrichter in Antriebssystemen

3. Technologien zur elektromagnetischen Störunterdrückung

Explosionsgeschützte Bergbau-Telefone basieren auf drei zentralen technischen Säulen: Schaltungsdesign, Abschirmungstechnologie und digitale Entstöralgorithmen.

3.1 Eigensicheres Schaltungsdesign (Ex i)

Die Eigensicherheit verhindert Zündungen, indem die elektrische Energie unterhalb der minimalen Zündenergie brennbarer Gase gehalten wird:

• Spannungs- und Strombegrenzung: Funkenenergie < 0,28 mJ (Zündenergie von Methan)

• Thermisches Management: Temperaturerhöhung der Bauteile innerhalb der Grenzwerte der Temperaturklasse I

• Bauteilauswahl: Widerstände, Kondensatoren und Toleranzen gemäß Explosionsschutznormen

• Optimiertes PCB-Layout: Physische Trennung eigensicherer und nicht-eigensicherer Stromkreise

• Sicherheitsfaktor: Typischer Sicherheitsfaktor von 1,5 für Fehlerfallabsicherung

3.2 Mehrschichtige elektromagnetische Abschirmung

Moderne explosionsgeschützte Telefone nutzen fortschrittliche Mehrschicht-Abschirmstrukturen:

• Gehäuse: Flammendichtes Aluminiumdruckgussgehäuse (38 mm Wandstärke), IP66/IP67-zertifiziert

Interne Abschirmschichten:

• Dämpfungsschicht (Nano-Silber-Beschichtung oder poröser Metall­schaum) zur Nahfeldunterdrückung

• Absorptionsschicht für Hochfrequenzdämpfung

• Reflexionsschicht zur Abschirmung niederfrequenter Felder

Diese dreischichtige Struktur überwindet die Grenzen einlagiger Abschirmungen hinsichtlich Frequenzbereich, Wärmeabfuhr und Effizienz.

Kabeleinführungen mit ≤ 8 mm Durchmesser, Leiterquerschnitt ≥ 0,5 mm² und 1/2″-G-Verschraubungen gewährleisten eine durchgängige Schirmung.

3.3 Digitale Entstör- und Signalverarbeitungstechnologien

Digitale Signalverarbeitung verbessert die Sprachqualität erheblich:

• Adaptive Noise Cancellation (ANC): Verständliche Kommunikation selbst bei 120 dB Umgebungsgeräusch

• Forward Error Correction (FEC): Fehlererkennung und -korrektur bei gestörter Übertragung

• Sprach-Codecs: Unterstützung von G.711, G.722 und G.729 zur Bandbreitenreduktion

• AGC und VAD: Automatische Pegelanpassung und Unterdrückung von Hintergrundgeräuschen

4. Konstruktionsdesign zur industriellen Umweltanpassung

4.1 Explosionsschutz-Konzepte

Zwei Hauptschutzarten kommen zum Einsatz:

Flammendichtes Gehäuse (Ex d):

• Widersteht internen Explosionen ohne Flammenaustritt

• Stoßfestigkeit ≥ 7 J

• Präzise definierte Flammwege und Spaltmaße

• Druckprüfung bis 0,85 MPa

• Nichtdurchzündungsprüfung mit C₂H₂ (7,5 %) und H₂ (27,5 %)

Eigensicherheit (Ex i):

• Alle Stromkreise unterhalb der Zündenergie

• Elektrische Trennung mittels Sicherheitsbarrieren und Transformatoren

• Mechanische Isolation mit ≥ 6 mm Abstand und Erdungskonzept

4.2 Schutzarten (Ingress Protection)

• IP54: Schutz gegen Staub und Spritzwasser

• IP67: Staubdicht und zeitweiliges Untertauchen (1 m / 30 min)

• IP68 (High-End): Untertauchen bis 1,5 m für 30 Minuten

Erreicht durch Gummidichtungen, Epoxidverguss und präzise Gehäusekonstruktionen.

4.3 Materialauswahl

• Gehäuse: Aluminiumguss, Edelstahl (z. B. 316L) oder verstärkte Verbundwerkstoffe

• Tastaturen: Edelstahl

• Hörer: Industrie- und Außenbereichsqualität

• Kabel: Metallummantelte Hörerschnüre

• Kunststoffe: Flammhemmend, antistatisch, UL94 V-0

Alle Materialien werden auf thermische Alterung, Korrosionsbeständigkeit und Langzeitstabilität geprüft.

5. Anwendungsfälle und Leistungsbewertung

5.1 Kohlebergwerk Datong (Shanxi)

Das eigensichere Telefon KTH106-1Z arbeitete zuverlässig trotz starker Frequenzumrichter-Störungen.

• Kommunikationsdistanz: 10 km

• Klingelton: ≥ 80 dB

• Null Sicherheitsvorfälle über zwei Jahre

• Erfolgreiche Unterstützung von Gasüberwachung und Notfallkommunikation

5.2 Kohlebergwerk Yulin (Shaanxi)

Das explosionsgeschützte Telefon KE-FS-EX arbeitete 12 Monate bei 95 % Luftfeuchtigkeit störungsfrei.

• Wartungskosten um 65 % reduziert

• Klare Verständigung bei 120 dB Lärm

• EMV-Konformität Level 4

5.3 Chemieanlage in Shandong

Ein Ex d ib II B T6-Telefon mit IP67 widerstand H₂S-, Cl₂- und SO₂-Korrosion.

• Klingelton: ≥ 70 dB

• Keine Korrosionsschäden an Bauteilen

5.4 Tagebau in der Inneren Mongolei

Integration von Beidou-, GPS- und UWB-Ortung mit zentimetergenauer Positionierung.

• Temperaturbereich: –40 °C bis +85 °C

• Echtzeitverfolgung von über 200 Personen

• Effektive Unfallprävention durch Frühwarnsysteme

5.5 Zuverlässigkeitskennzahlen

• MTBF: > 100.000 Stunden

• Startzeit bei –45 °C: ≤ 30 Sekunden

• Dauerbetrieb bei +60 °C: 24 Stunden ohne Leistungsabfall

• Bestandene IP67-Langzeit-Feuchtigkeitstests

6. Zukünftige Entwicklungstrends

• Kombination aus DSP- und KI-gestützter adaptiver EMV-Unterdrückung

• Einsatz fortschrittlicher Materialien wie nanoverstärkter Polymere und selbstheilender Beschichtungen

• Integration von Gassensoren, Video, IoT-Diagnose und Fernwartung

• Strengere Normen: EMV-Tests über 1 GHz, Temperaturbereiche bis –50 °C bis +100 °C, höhere IP68-Anforderungen

7. Fazit und Empfehlungen

Explosionsgeschützte Bergbau-Telefone sind ein zentrales Element der untertägigen Sicherheitskommunikation. Durch eigensichere Schaltungsdesigns, mehrschichtige Abschirmung und moderne Signalverarbeitung gewährleisten sie zuverlässigen Betrieb in extremen elektromagnetischen Umgebungen. Robuste Konstruktionen, hohe Schutzarten und spezialisierte Materialien sichern langfristige Stabilität unter rauen industriellen Bedingungen.

Empfehlungen für die Praxis:

• Hoch-EMV-Modelle in Bereichen mit vielen Frequenzumrichtern einsetzen

• Geräte mit erweitertem Temperaturbereich für tiefe oder heiße Gruben wählen

• Korrosionsbeständige Ausführungen für chemische Umgebungen nutzen

• Regelmäßige Wartung und Schulung des Personals sicherstellen

Mit zunehmender Digitalisierung des Bergbaus entwickeln sich explosionsgeschützte Telefone kontinuierlich weiter – hin zu intelligenteren, zuverlässigeren und anpassungsfähigeren Systemen, die eine sichere und effiziente Bergbauproduktion nachhaltig unterstützen.
