Ein Reinraumtelefon ist ein festes Sprachkommunikationsendgerät, das in Reinräumen und anderen kontrollierten Produktionsbereichen eingesetzt wird. Es stellt einen definierten Sprachweg zwischen Personal, das im kontrollierten Bereich arbeitet, und den Kontrollräumen, Vorgesetzten, Instandhaltungsteams oder technischen Positionen bereit, die den Betrieb unterstützen.

Anders als ein Telefon, das in erster Linie einer einzelnen Mitarbeiterin oder einem einzelnen Mitarbeiter zugeordnet ist, ist ein Reinraumtelefon normalerweise einem Standort und einer betrieblichen Funktion zugeordnet. Ein Endgerät, das in einem Abfüllraum, Labor, Reinraumkorridor oder einem anderen Prozessbereich installiert ist, bleibt verfügbar, auch wenn Personal und Schichten wechseln.

In einem IP-basierten Werk kann das Telefon auch als SIP-Endpunkt betrieben werden. Das lokale Endgerät stellt die Sprachschnittstelle am Arbeitsort bereit, während das Werksnetz und die Kommunikationsplattform diesen Standort mit autorisierten Positionen an anderen Stellen der Anlage verbinden. Dadurch wird das Reinraumtelefon Teil der Produktionskommunikationsinfrastruktur und nicht ein isoliertes Gerät, das nur für gelegentliche Anrufe verwendet wird.

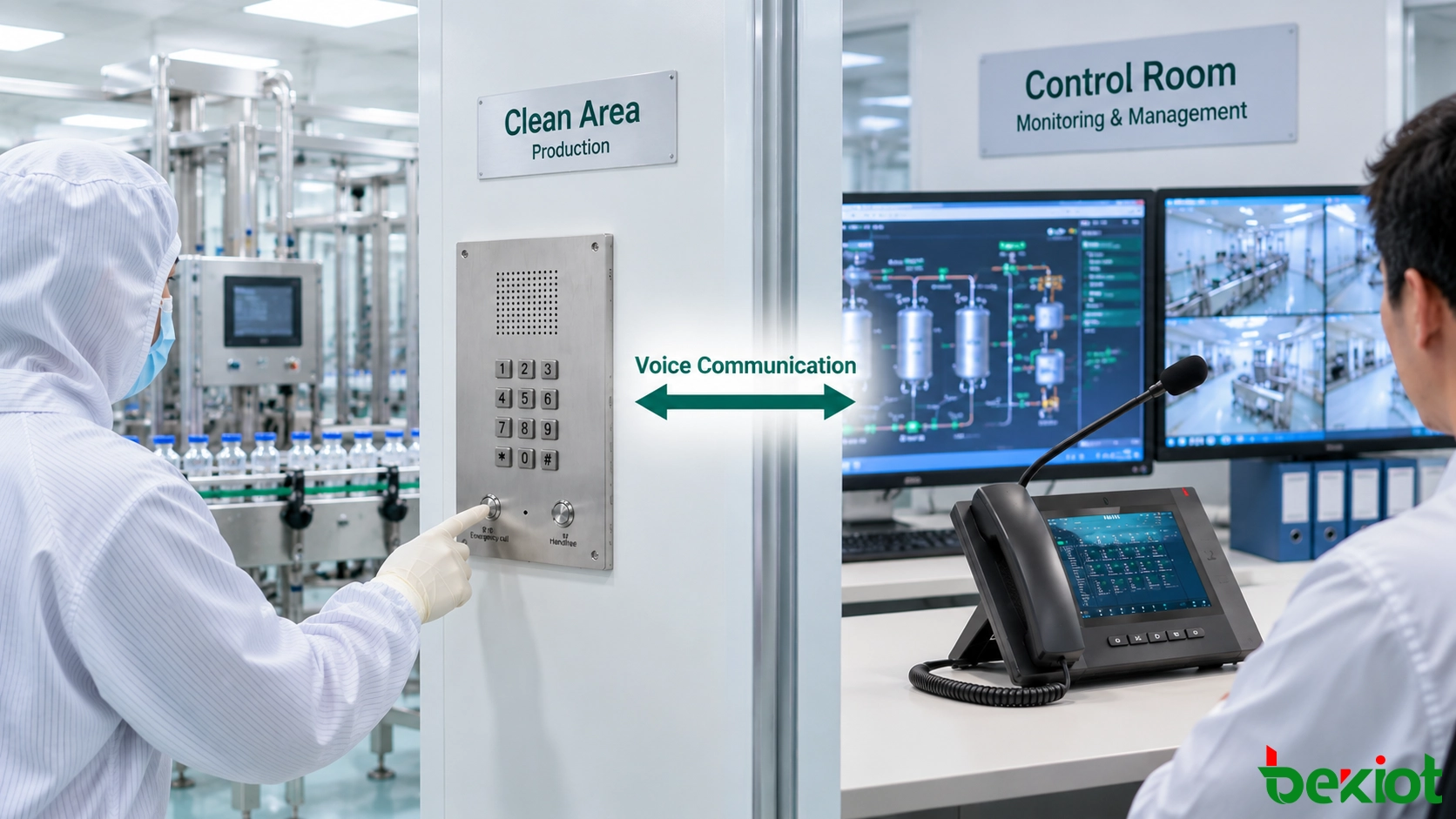

Kommunikation über kontrollierte Bereiche hinweg

Saubere Produktionsbereiche sind physisch von vielen Personen und Ressourcen getrennt, die zur Unterstützung des täglichen Betriebs benötigt werden. Die Produktionssteuerung kann außerhalb der Reinzone liegen, Instandhaltungspersonal kann mehrere Prozessbereiche unterstützen, und Vorgesetzte können mehrere Räume von einer zentralen Position aus koordinieren.

Der Produktionsprozess hängt jedoch weiterhin von der Kommunikation zwischen diesen Standorten ab.

Ein Formulierungsraum benötigt möglicherweise eine Bestätigung von der Produktionssteuerung, bevor Material in die nächste Stufe übergeht. Personal in einem Abfüllbereich muss möglicherweise einen Maschinenzustand melden. Laborpersonal muss möglicherweise ein Ergebnis bereitstellen, bevor ein weiterer Prozess fortgesetzt wird.

Typische Kommunikationsbeziehungen sind:

• Formulierungsraum ↔ Produktionssteuerung;
• Abfüllbereich ↔ Kontrollraum;
• Labor ↔ Produktionsvorgesetzter;
• Sauberer Prozessbereich ↔ Instandhaltung;
• Kontrollierter Raum ↔ Dienstposten.

Ein Reinraumtelefon schafft einen bekannten Sprachstandort über diese physische Grenze hinweg. Personal im Raum weiß, wo Kommunikation verfügbar ist, während Bediener außerhalb des Bereichs den Raum erreichen können, ohne zuerst feststellen zu müssen, welche einzelne Mitarbeiterin oder welcher einzelne Mitarbeiter gerade dort arbeitet.

Dies ist besonders nützlich in der Mehrschichtproduktion. Mitarbeiter wechseln, aber die Kommunikationsbeziehung zwischen einem Abfüllraum und dem Kontrollraum bleibt beispielsweise bestehen.

Die Kommunikation ist außerdem bidirektional. Ein Produktionsbediener kann den Kontrollraum anrufen, um einen Zustand zu melden, während der Kontrollraum den Reinbereich anrufen kann, um zu bestätigen, ob ein Prozessschritt abgeschlossen wurde, eine Statusaktualisierung anzufordern oder eine Betriebsanweisung zu geben.

Das Telefon verleiht dem Standort daher eine konsistente Kommunikationsidentität, anstatt einfach als weitere persönliche Telefonnebensstelle zu fungieren.

Wie das Telefon verwendet wird

Auf Anwenderebene muss ein Reinraumtelefon routinemäßige Sprachkommunikation unkompliziert ermöglichen. Personal sollte die für seine Arbeit erforderlichen Anrufe initiieren oder empfangen können, ohne von einem Bürotelefon außerhalb des kontrollierten Bereichs abhängig zu sein.

Ein festes Freisprech-Endgerät kann Mikrofon, Lautsprecher und Bedienelemente in einer lokalen Schnittstelle integrieren. Die Bedienelemente selbst sollten widerspiegeln, wie Kommunikation an diesem Standort tatsächlich gehandhabt wird.

Wo Personal regelmäßig mehrere interne Positionen kontaktieren muss, kann eine Zifferntastatur Zugang zu autorisierten Nebenstellen bieten. Ein Produktionsbediener könnte die Produktionssteuerung zur Prozesskoordination, die Instandhaltung zur Anlagenunterstützung oder eine andere interne Position für routinemäßige Kommunikation anrufen.

Wo der Kommunikationsweg vorhersehbarer ist, können vordefinierte Ruftasten direkten Zugang zu häufig verwendeten Zielen bieten. Je nach Endgerät und Projektanforderungen können flexible Wahl und feste Tasten auch gemeinsam verwendet werden.

Der Freisprechbetrieb ermöglicht es dem Personal, über das integrierte Mikrofon und den Lautsprecher zu kommunizieren, ohne auf einen herkömmlichen Hörer angewiesen zu sein. Das Telefon bleibt an seinem zugewiesenen Standort installiert, während unterschiedliches Personal es nach Bedarf verwendet.

Eingehende Kommunikation ist ebenso wichtig. Wenn die Produktionssteuerung eine Aktualisierung aus einem bestimmten Reinbereich benötigt, kann der Bediener das dem Raum zugeordnete Telefon anrufen. Das derzeit dort arbeitende Personal kann über dasselbe lokale Endgerät antworten.

Die geeignete Schnittstelle hängt daher vom Betriebsablauf ab. Ein Labor, das regelmäßig mit mehreren Abteilungen kommuniziert, benötigt möglicherweise eine andere Rufregelung als ein Prozessraum, der hauptsächlich mit einer zentralen Bedienposition kommuniziert.

Das Ziel besteht nicht darin, jede Funktion eines Bürotelefons in einem Reinraum nachzubilden. Es besteht darin, die Sprachfunktionen bereitzustellen, die an diesem spezifischen Punkt des Produktionsprozesses erforderlich sind.

Routinemäßige Anrufe und technische Unterstützung

Reinraumtelefone werden manchmal in erster Linie mit Notfallkommunikation assoziiert, doch ein Großteil ihrer tatsächlichen Nutzung kann normale Produktions- und technische Koordination betreffen.

Während der Produktionskoordination muss Personal möglicherweise Materialstatus, Prozesszeitpunkt, Arbeitsanweisungen oder die Bereitschaft eines vor- oder nachgelagerten Vorgangs bestätigen.

Ein Abfüllvorgang kann beispielsweise vom Abschluss eines früheren Prozesses abhängen. Personal im Abfüllbereich kann die Produktionssteuerung kontaktieren, um zu bestätigen, ob die erforderlichen Bedingungen erfüllt sind, bevor fortgefahren wird.

Während der Laborkoordination muss das Personal möglicherweise den Probenstatus kommunizieren, zusätzliche Prozessinformationen anfordern oder ein Ergebnis bereitstellen, das die nächste Produktionsstufe beeinflusst.

Während der Anlagenunterstützung muss ein Bediener möglicherweise einen Alarm, einen unerwarteten Stopp oder einen abnormalen Anlagenzustand gegenüber dem Kontrollraum oder dem technischen Team beschreiben.

Dies zeigt, warum Sprachkommunikation weiterhin nützlich bleibt, selbst wenn Anlagenüberwachungssysteme bereits installiert sind.

Eine Maschinenschnittstelle kann einen Fehlercode melden. Ein Alarmsystem kann anzeigen, dass ein Zustand aufgetreten ist. Die Person, die neben der Anlage steht, kann Informationen hinzufügen, die diese Signale möglicherweise nicht enthalten: was unmittelbar vor dem Fehler geschah, was physisch sichtbar ist und ob ein anderer Teil des Prozesses betroffen zu sein scheint.

Ein typischer Kommunikationsweg kann sein:

Reinraum-Bediener → Kontrollraum → Instandhaltung

Das erste Gespräch ermöglicht es dem Kontrollraum, den betroffenen Standort festzustellen und den grundlegenden Zustand zu verstehen. Technisches Personal kann dann spezifische Beobachtungen vom Bediener anfordern, bevor entschieden wird, welche Maßnahme erforderlich ist.

Das Telefon ersetzt keine Anlagenüberwachung, Alarme oder Instandhaltungssysteme. Es bietet die menschliche Sprachschicht, die benötigt wird, um technische Informationen in ihrem Betriebskontext zu interpretieren.

Ein Sensor meldet einen Zustand; Sprachkommunikation ermöglicht es dem Personal festzustellen, was dieser Zustand für den Produktionsprozess bedeutet.

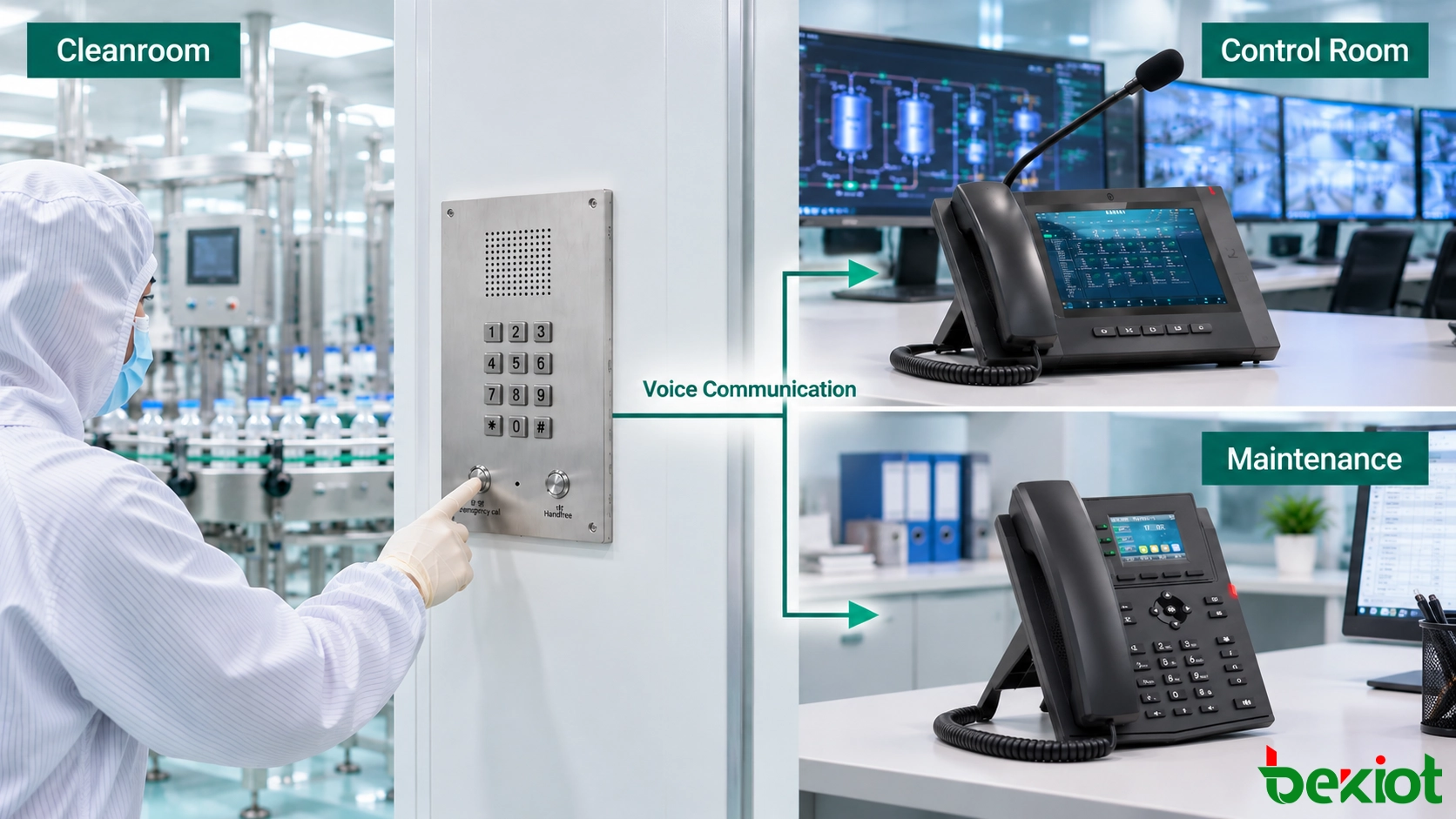

Kommunikation bei abnormalen Bedingungen

Wenn ein abnormaler Zustand beginnt, die Produktion zu beeinflussen, ändert sich die Kommunikation von routinemäßiger Koordination hin zu Situationsbestätigung und Reaktion.

Das erste Ziel ist nicht unbedingt, jede Abteilung zu kontaktieren. Es besteht darin, zuverlässige Informationen vom betroffenen Standort zu erhalten.

Der erste Bericht muss möglicherweise Folgendes identifizieren:

• Den betroffenen Raum oder Prozessbereich;
• Die beteiligte Anlage oder den beteiligten Vorgang;
• Was das Personal beobachtet hat;
• Ob der Prozess angehalten wurde;
• Ob ein anderer Produktionsbereich betroffen sein könnte;
• Welche Art von Unterstützung erforderlich zu sein scheint.

Sobald die empfangende Position die Situation versteht, kann die Kommunikation gemäß dem Betriebsverfahren der Anlage fortfahren:

Melden → Bestätigen → Koordinieren → Reagieren → Aktualisieren

Der Rückweg ist wichtig. Personal im betroffenen Bereich muss möglicherweise wissen, ob die Produktion gestoppt bleiben soll, ob eine weitere Prüfung erforderlich ist oder welche Maßnahme autorisiert wurde.

Dadurch entsteht eine fortlaufende Sprachbeziehung zwischen dem Standort, an dem der Zustand beobachtet wird, und den für die Steuerung verantwortlichen Positionen.

Nicht jeder abnormale Zustand ist ein standortweiter Notfall. Ein Anlagenproblem kann eine Instandhaltungsangelegenheit bleiben, während eine Prozessabweichung die Produktionsaufsicht erfordern kann. Schwerwiegendere Vorfälle können separate Alarm-, Funkruf-, Notfallbenachrichtigungs- oder Vorfallreaktionsverfahren auslösen.

Das Reinraumtelefon sollte daher als direkter bidirektionaler Sprachkanal am betroffenen Standort betrachtet werden, nicht als Ersatz für das übergeordnete Notfallkommunikationssystem.

Kommunikation zwischen Prozessbereichen

Kontrollierte Produktionsräume arbeiten selten als völlig unabhängige Bereiche. Der Output, Status oder die Bereitschaft eines Bereichs kann bestimmen, was in einem anderen geschehen kann.

Ein Formulierungsprozess kann Material vorbereiten, das von einer Abfülllinie benötigt wird. Eine Laborbestätigung kann erforderlich sein, bevor die Produktion fortgesetzt wird. Die Verpackung kann vom Freigabestatus eines vorgelagerten Prozesses abhängen, während Instandhaltungsarbeiten in einem Bereich vorübergehend verbundene Vorgänge beeinflussen können.

Die Kommunikation zwischen diesen Standorten wird daher ebenso stark von Prozessabhängigkeit wie von der organisatorischen Struktur bestimmt.

Betrachten wir eine Verzögerung in der Formulierung. Das Problem bleibt möglicherweise nicht auf den Formulierungsraum beschränkt. Abfüllpersonal muss möglicherweise die Vorbereitung verschieben, die Produktionssteuerung muss möglicherweise die Reihenfolge anpassen, und ein Vorgesetzter benötigt möglicherweise einen aktualisierten Status.

Ein Laborergebnis kann eine ähnliche Abhängigkeit erzeugen. Wenn die Produktion erst fortgesetzt werden kann, nachdem ein Ergebnis bestätigt wurde, wird der Kommunikationsweg zwischen Labor und Produktionssteuerung Teil des Betriebsablaufs.

Typische Informationswege können umfassen:

Formulierung → Produktionssteuerung → Abfüllung

Labor → Produktionssteuerung → Produktionsbereich

Instandhaltung → Kontrollraum → Betroffener Prozessbereich

Ein festes Reinraumtelefon muss nicht jeden Prozessbereich direkt mit jedem anderen Bereich verbinden. Es stellt ein bekanntes lokales Sprach-Endgerät bereit, das an der für die Anlage definierten Kommunikationsstruktur teilnimmt.

In vielen Werken fungiert die Produktionssteuerung oder der Kontrollraum als Koordinationsposition. Informationen aus einem kontrollierten Bereich können dort bestätigt und dann an die Personen weitergegeben werden, die für die nächste Prozessentscheidung verantwortlich sind.

Feste und mobile Kommunikation können sich auch gegenseitig ergänzen. Ein Reinraumtelefon bleibt einem Produktionsstandort zugeordnet, während ein Funkgerät oder ein anderes tragbares Endgerät Instandhaltungs- oder Aufsichtspersonal folgen kann, das sich zwischen Bereichen bewegt.

Rolle in der SIP-Kommunikationsarchitektur

In einem IP-basierten Werk kann das Reinraumtelefon in die übergeordnete SIP-Kommunikationsumgebung integriert werden, anstatt über eine dedizierte Punkt-zu-Punkt-Schaltung zu arbeiten.

Eine typische Architektur ist:

Reinraumtelefon → Ethernet/IP-Netzwerk → IP-PBX → Dispatcher-/SIP-Telefon

Jeder Teil dieser Architektur erfüllt eine eigene Funktion. Das Vor-Ort-Telefon stellt die lokale Benutzerschnittstelle bereit, das Netzwerk transportiert Kommunikationsverkehr, die IP-PBX übernimmt die Rufsteuerung, und das empfangende Endgerät stellt den Sprachplatz für Personal außerhalb des Reinbereichs bereit.

Diese Trennung ermöglicht es jedem Standort, Geräte zu verwenden, die für seine Betriebsrolle geeignet sind.

Innerhalb des kontrollierten Bereichs kann das Becke Telcom BT26 Cleanroom IP Handsfree Telephone als lokales SIP-Sprach-Endgerät dienen. Seine Rolle besteht darin, die reinraumseitige Kommunikationsschnittstelle für das an diesem Standort arbeitende Personal bereitzustellen.

Im Kommunikationskern kann der BU2000 IP PBX Server gemäß der Projektkonfiguration die SIP-Rufsteuerungsschicht zwischen autorisierten Endpunkten bereitstellen.

Im Kontrollraum kann ein GP320i-Dispatcher-Telefon den bedienerseitigen Sprachplatz bereitstellen, um Anrufe aus kontrollierten Bereichen zu empfangen und Anrufe zurück zu ausgewählten Standorten zu initiieren.

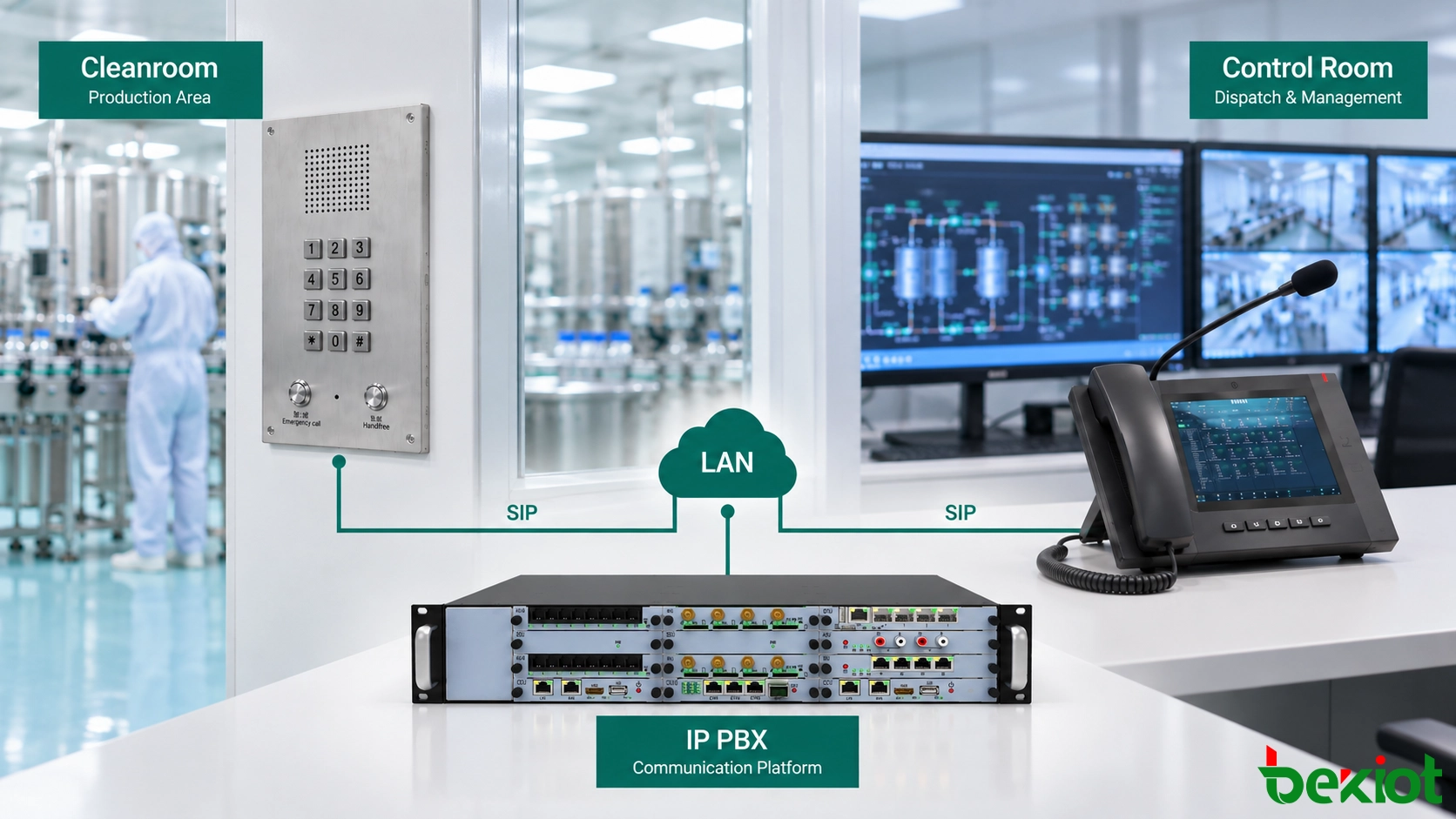

Die Beziehung kann wie folgt dargestellt werden:

BT26 → IP-Netzwerk → BU2000 IP-PBX → GP320i

Jedes Produkt hat eine definierte Rolle:

• BT26: reinraumseitige Sprachschnittstelle;
• BU2000: SIP-Rufsteuerungsschicht zwischen autorisierten Endpunkten;
• GP320i: Sprach- und Dispositionsplatz im Kontrollraum.

Ein Instandhaltungs- oder Technikbüro kann bei Bedarf ein anderes kompatibles SIP-Telefon verwenden. Die physischen Endgeräte müssen nicht identisch sein, da sie unterschiedliche Betriebsumgebungen bedienen.

Dies ist eine der praktischen Eigenschaften einer SIP-basierten Werkskommunikationsarchitektur. Spezialisierte Vor-Ort-Geräte können ihre eigene Form und Betriebsrolle beibehalten und gleichzeitig über ein gemeinsames Sprachsystem mit Kontrollraum- und Büroendpunkten kommunizieren.

Der Reinraum benötigt kein Bürotelefon, und der Kontrollraum benötigt kein Reinraum-Endgerät. Die Kommunikationsplattform stellt die Beziehung zwischen Geräten her, die für unterschiedliche Rollen ausgelegt sind.

Anwendungen in der kontrollierten Produktion

Reinraumtelefone können je nach Produktionsumgebung unterschiedliche Kommunikationsbeziehungen bedienen.

In der pharmazeutischen Produktion kann ein festes Endgerät Formulierung, Abfüllung oder andere kontrollierte Prozessräume mit Produktionssteuerung, Aufsicht und technischer Unterstützung verbinden. Die Kommunikation kann Prozessbereitschaft, Chargenkoordination oder Anlagenzustände betreffen. Standortspezifische GMP-, Material- und Reinigungsanforderungen sollten getrennt von der Kommunikationsrolle des Telefons bewertet werden.

In der Halbleiter- und Präzisionselektronikfertigung können große saubere Produktionsflächen mehrere Prozesszonen enthalten. Feste Sprach-Endgeräte ermöglichen es, dass einzelne Standorte von zentralen Betriebsbereichen aus erreichbar bleiben, auch wenn Personal und Schichten wechseln.

In Laboren benötigt Personal im kontrollierten Raum möglicherweise einen direkten Sprachweg zu Kollegen außerhalb für Probenkoordination, technische Unterstützung, Prozessinformationen oder andere routinemäßige Kommunikation.

Ähnliche Anforderungen können in der medizinischen Produktion, Forschung und anderen kontrollierten Fertigungsumgebungen auftreten, wobei sich Umwelt- und regulatorische Anforderungen zwischen Standorten erheblich unterscheiden können.

Bei einem als Reinraumtelefon beschriebenen Produkt sollte daher nicht automatisch angenommen werden, dass es eine bestimmte Reinraumklassifizierung, GMP-Anforderung, chemische Reinigungsanforderung oder einen anderen Standortstandard ohne unterstützende technische Dokumentation erfüllt.

Aus Kommunikationssicht ist die Anforderung konsistenter: Personal im kontrollierten Bereich benötigt einen identifizierbaren bidirektionalen Sprachweg zu den Personen, die für die Unterstützung der Arbeit außerhalb verantwortlich sind.

Ein Reinraumtelefon stellt diesen Weg am Arbeitsort bereit. Die Personen, die es verwenden, können wechseln, der Grund für den Anruf kann sich ändern und das Ziel kann sich ändern, aber das lokale Sprach-Endgerät bleibt dem kontrollierten Bereich zugeordnet, in dem die Produktion stattfindet.
