Eine Leitstelle für Energiesysteme dient als zentrale Kommunikations- und Koordinationsstelle zwischen Leitwarten, Umspannwerken, Außendienstmitarbeitern, Wartungsteams und anderen an der Netzführung beteiligten Abteilungen. Sie ist weit mehr als ein gewöhnlicher Telefonarbeitsplatz und führt Kommunikation, Betriebsinformationen, Überwachungsressourcen, Dispositionsbefehle und Ereignisaufzeichnungen in einer zentralisierten Arbeitsumgebung zusammen.

Dieser zentralisierte Ansatz ist für moderne Stromnetze besonders wichtig. Disponenten müssen möglicherweise gleichzeitig den Netzzustand überwachen, mit mehreren Teams kommunizieren, ein ungewöhnliches Ereignis bewerten, Anweisungen erteilen, den Fortschritt der Außendienstarbeiten verfolgen und Kommunikationsaufzeichnungen sichern. Eine gut konzipierte Dispatching-Lösung reduziert unnötige Wechsel zwischen voneinander getrennten Systemen und hilft den Bedienern, einen besseren Überblick über den laufenden Betrieb zu behalten.

Aufbau der Lösung

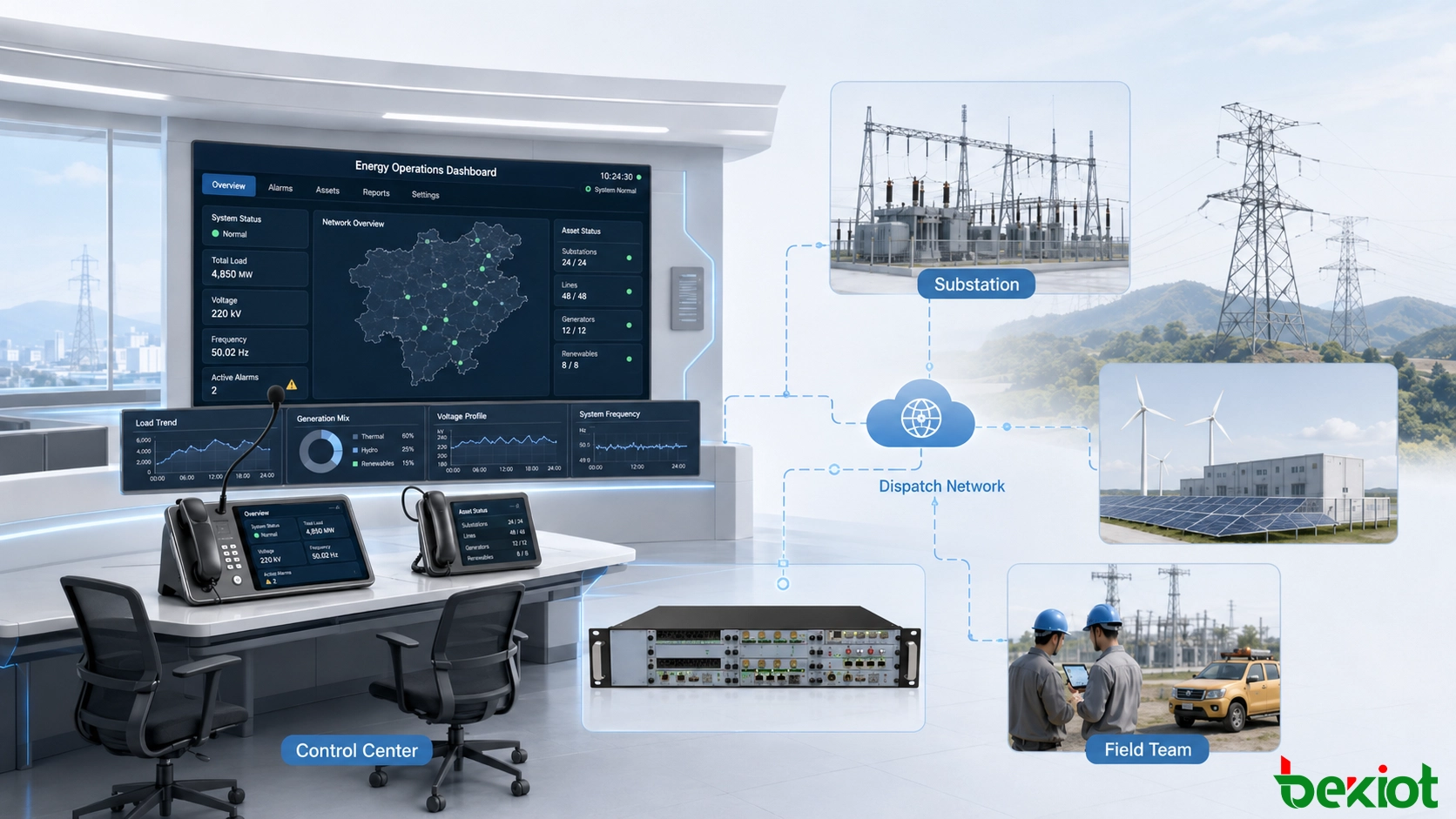

Eine typische Dispatching-Lösung für Stromnetze lässt sich in drei eng miteinander verbundene Ebenen gliedern: die Bedienumgebung, die Dispatching-Softwareplattform und das Kommunikationsnetz. Jede Ebene erfüllt eine andere Aufgabe, doch die Gesamtleistung des Systems hängt davon ab, wie gut diese Komponenten zusammenarbeiten.

Bedien- und Leitstellenausstattung

Der Bedienarbeitsplatz stellt den Disponenten die Benutzeroberfläche zur Verfügung, über die sie Informationen überwachen und Kommunikationsaufgaben ausführen können. Je nach Auslegung der Leitstelle können Bediener mit einem oder mehreren Bildschirmen, speziellen Kommunikationsterminals, Bedienoberflächen, Tastaturen, Touch-Oberflächen, Überwachungsmonitoren und unterstützenden Serverressourcen arbeiten.

Der Zweck dieser Geräte besteht nicht einfach darin, mehr Informationen anzuzeigen. Ihr eigentlicher Nutzen liegt darin, Betriebsdaten so aufzubereiten, dass Disponenten wichtige Veränderungen schnell erkennen und kommunizieren können, ohne ihren Arbeitsablauf zu unterbrechen.

Die Kommunikationsausrüstung verbindet die Leitstelle mit Umspannwerken, Wartungspersonal, Inspektionsteams, Produktionsabteilungen und entfernten Standorten. Festnetztelefone, Dispatching-Terminals, Funkgeräte, Intercom-Terminals und andere Kommunikationsendgeräte können daher Bestandteil derselben Betriebsumgebung sein.

Dispatching-Softwareplattform

Die Softwareebene stellt die Kommunikations- und Verwaltungsfunktionen bereit, die sowohl im täglichen Betrieb als auch bei Notfällen benötigt werden. Abhängig von den Systemanforderungen kann sie Benutzer und Kommunikationsgruppen organisieren, den Status von Endgeräten anzeigen, Anrufe initiieren, Konferenzen verwalten, Anweisungen verteilen, Betriebsaufzeichnungen führen und den Zugriff auf relevante Standort- oder Überwachungsinformationen ermöglichen.

Eine einheitliche Benutzeroberfläche ist besonders hilfreich, wenn eine Leitstelle eine große Anzahl von Benutzern verwaltet. Statt sich einzelne Rufnummern merken oder ständig zwischen voneinander unabhängigen Kommunikationswerkzeugen wechseln zu müssen, können Disponenten Kontakte nach Abteilungen, Umspannwerken, Wartungsgruppen, Bereitschaftsteams oder geografischen Bereichen organisieren.

Kommunikationsnetz

Das Netzwerk stellt die Verbindung zwischen der Leitstelle und den verteilten Kommunikationsendgeräten her. Kabelgebundene Kommunikation bietet in der Regel eine stabile Verbindung für feste Leitwarten und dauerhaft eingerichtete Standorte, während drahtlose Kommunikation den Zugang für mobile Mitarbeiter und Bereiche erweitert, in denen feste Verbindungen nicht praktikabel sind.

In Anwendungen der Energieversorgung ergänzen sich diese beiden Ansätze häufig. Eine feste Infrastruktur kann die kontinuierliche Kommunikation zwischen wichtigen Betriebsstandorten sicherstellen, während drahtlose Zugänge Inspektions- und Wartungspersonal eine größere Mobilität ermöglichen.

Verwandtes Produkt: Becke Dispatch Console

Kommunikations- und Steuerungsfunktionen

Kommunikation gehört weiterhin zu den wichtigsten Aufgaben einer Dispatching-Leitstelle. Im Normalbetrieb unterstützt das System die Bediener bei der Kontaktaufnahme mit Umspannwerken, Wartungsabteilungen, Bereitschaftspersonal und anderen Betriebseinheiten. Bei ungewöhnlichen Ereignissen wird dieselbe Kommunikationsumgebung Teil des Reaktionsprozesses.

Zu den üblichen Sprach-Dispatching-Funktionen können Direktanrufe, Anrufweiterleitung, Halten von Gesprächen, priorisierte Eingriffe, Gesprächsüberwachung, Anrufübernahme, Gruppenkommunikation, Konferenzen und Durchsagen gehören. Mit diesen Funktionen kann ein Disponent abhängig von Dringlichkeit und Anzahl der beteiligten Personen die passende Kommunikationsmethode auswählen.

Eine routinemäßige Geräteinspektion kann beispielsweise lediglich einen direkten Anruf zwischen Disponent und Außendiensttechniker erfordern. Bei einem größeren Vorfall kann hingegen die gleichzeitige Kommunikation mit mehreren Umspannwerken, Wartungsteams und Führungskräften erforderlich sein. Gruppenanrufe und Konferenzen reduzieren die Notwendigkeit, dieselben Anweisungen mehrfach über einzelne Gespräche weiterzugeben.

Videokommunikation kann zusätzliche Informationen liefern, wenn eine visuelle Bestätigung erforderlich ist. Wenn Videoressourcen mit der Dispatching-Umgebung verbunden sind, können Bediener Sprachkommunikation mit Bildern aus Umspannwerken, Anlagenbereichen oder von Außendienstmitarbeitern kombinieren. Dadurch kann die Leitstelle Situationen besser beurteilen, die sich allein über Sprache nur schwer beschreiben lassen.

Standortbezogene Informationen können Dispatching-Entscheidungen zusätzlich unterstützen. Wenn Positionen von Endgeräten oder Mitarbeitern über ein GIS verfügbar sind, können Disponenten Ressourcen in der Nähe einer betroffenen Anlage identifizieren und mit dem am besten geeigneten Einsatzteam kommunizieren. Textanweisungen und vordefinierte Nachrichten bieten einen weiteren Kommunikationskanal für Informationen, die dauerhaft sichtbar bleiben oder einheitlich verteilt werden müssen.

Von der Netzüberwachung zum Außeneinsatz

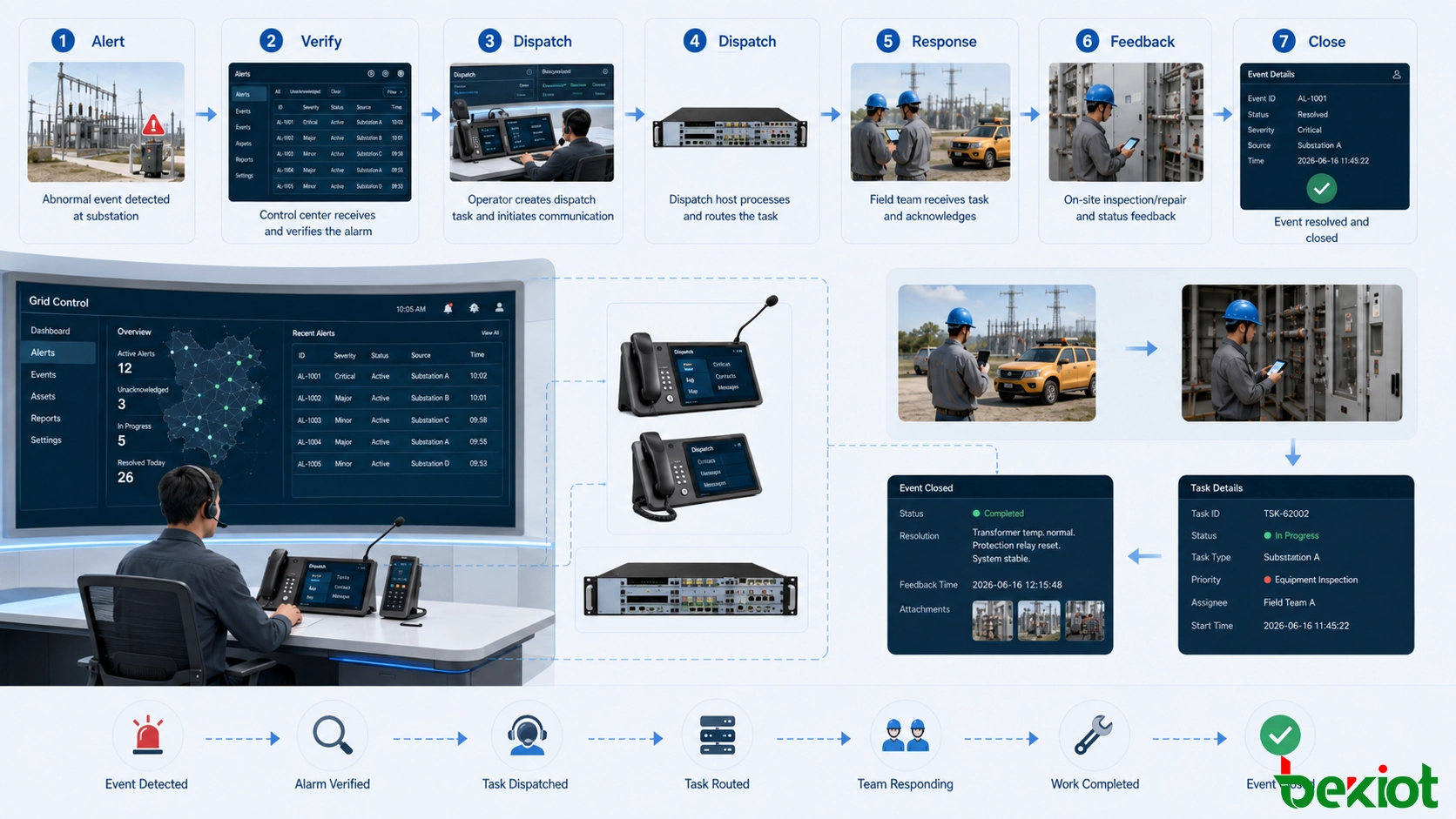

Der Nutzen einer Dispatching-Leitstelle wird besonders deutlich, wenn sie als Teil eines betrieblichen Arbeitsablaufs und nicht als isoliertes Kommunikationsgerät betrachtet wird. In einer Netzleitstelle folgt die Kommunikation normalerweise der Entwicklung eines Ereignisses.

Der Prozess beginnt mit der Erfassung der aktuellen Betriebslage. Betriebssysteme, Sensoren, Überwachungsgeräte, Kameras und Meldungen aus dem Außendienst liefern Informationen über den Zustand von Umspannwerken, Übertragungsanlagen, elektrischen Betriebsmitteln und anderen kritischen Komponenten. Zu den wichtigen elektrischen Parametern können Spannung, Strom, Frequenz, Lastzustände und der Betriebsstatus von Anlagen gehören.

Wird ein ungewöhnlicher Zustand erkannt, bewertet der Disponent dessen Schweregrad und mögliche Auswirkungen. Anschließend wird ermittelt, welche Mitarbeiter, Abteilungen oder Standorte reagieren müssen. Über die Kommunikationswerkzeuge können dann Anweisungen ausgegeben und die erforderlichen Ressourcen koordiniert werden.

Ein typischer Betriebsablauf kann daher folgende Schritte umfassen:

1. Einen ungewöhnlichen Betriebszustand erkennen oder eine Meldung aus dem Außendienst empfangen.
2. Die betroffene Anlage, den Standort und den betrieblichen Umfang bestätigen.
3. Verfügbare Überwachungs- und Betriebsinformationen analysieren.
4. Das zuständige Bereitschafts-, Wartungs- oder Notfallpersonal bestimmen.
5. Kommunikations- und Betriebsanweisungen erteilen.
6. Fortschrittsmeldungen aus dem Außendienst empfangen.
7. Die Reaktion an veränderte Bedingungen anpassen.
8. Das Ereignis abschließen und die relevanten Aufzeichnungen sichern.

Dieser Ablauf zeigt, warum die Dispatching-Kommunikation in Stromnetzen nicht ausschließlich auf einfachen Punkt-zu-Punkt-Anrufen basieren kann. Bediener müssen kontinuierlich zwischen Informationsbewertung, Kommunikation, Ressourcenkoordination und Fortschrittsverfolgung wechseln.

Betriebsdaten effektiver nutzen

Moderne Stromnetze erzeugen große Mengen an Informationen. Die Dispatching-Umgebung kann dazu beitragen, diese Daten in praktische Unterstützung für Betriebsplanung und Entscheidungsfindung umzuwandeln.

Relevante Datensätze können von Anlagensensoren, historischen Betriebsaufzeichnungen, Wetterinformationen, Überwachungssystemen und weiterführenden verbrauchsbezogenen Daten stammen. Bevor diese Datensätze für Entscheidungen verwendet werden können, müssen möglicherweise fehlerhafte Einträge, fehlende Werte und doppelte Informationen erkannt und verarbeitet werden.

Nach ihrer Aufbereitung können die Informationen für statistische Analysen, Mustererkennung, Betriebsvergleiche und Prognosemodelle genutzt werden. Dadurch entwickelt sich die Rolle der Leitstelle von einer rein reaktiven Bearbeitung von Ereignissen hin zur frühzeitigen Identifikation von Zuständen, die Aufmerksamkeit erfordern könnten, bevor daraus größere Probleme entstehen.

Lastprognose

Historischer Stromverbrauch, Wetterbedingungen, Feiertage, saisonale Veränderungen und wirtschaftliche Aktivitäten können die Stromnachfrage beeinflussen. Prognosewerkzeuge können diese Faktoren miteinander kombinieren, um den kurz- und mittelfristigen Leistungsbedarf abzuschätzen. Disponenten und Netzbetreiber können die Ergebnisse anschließend zur Unterstützung der Erzeugungsplanung und der betrieblichen Einsatzplanung nutzen.

Bewertung von Anlagenrisiken

Historische Betriebsaufzeichnungen und Zustandsdaten können ebenfalls dazu beitragen, ungewöhnliches Anlagenverhalten zu erkennen. Werden sich entwickelnde Probleme frühzeitig erkannt, erhalten Wartungsteams mehr Zeit, Betriebsmittel zu untersuchen und vorbeugende Maßnahmen einzuplanen, anstatt erst nach einem Ausfall reagieren zu müssen.

Prognose erneuerbarer Erzeugung

Mit dem zunehmenden Anteil erneuerbarer Energien an der Stromversorgung müssen Leitstellen stärker schwankende Erzeugungsquellen berücksichtigen. Prognosen für Wind-, Solar- und andere erneuerbare Energiequellen können Bedienern helfen, sich auf Veränderungen der Einspeisung vorzubereiten und die Abstimmung zwischen Erzeugung und Nachfrage zu verbessern.

Künstliche Intelligenz und maschinelles Lernen können diesen Prozess zusätzlich unterstützen, indem sie wiederkehrende Betriebsmuster in großen Datenmengen erkennen. Ihre Aufgabe besteht nicht darin, den Disponenten aus dem Entscheidungsprozess zu entfernen, sondern zusätzliche Informationen bereitzustellen, die schnellere und konsistentere Entscheidungen unterstützen können.

Anwendungen im Energieversorgungsbetrieb

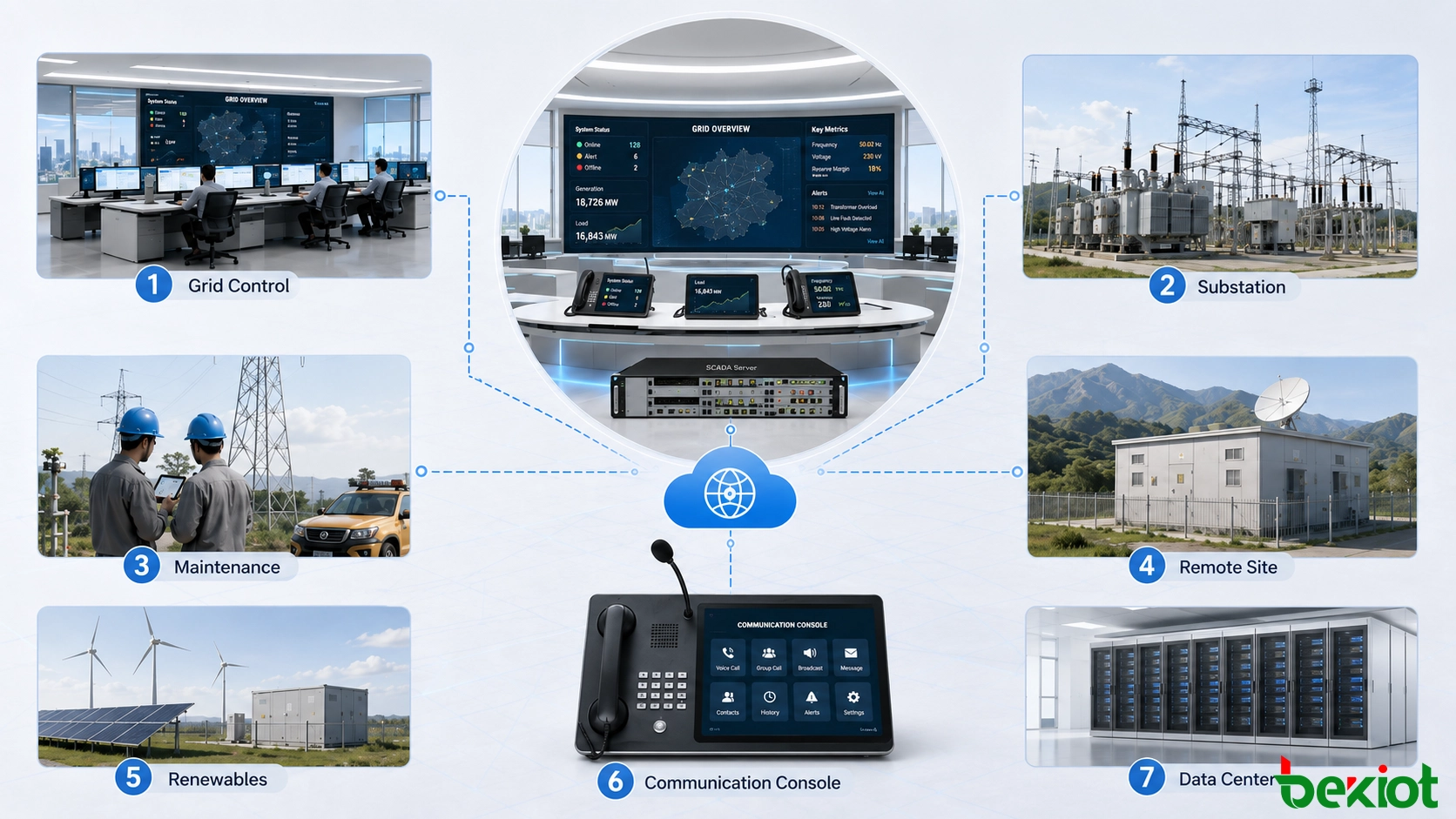

Dieselbe Dispatching-Architektur kann unterschiedliche Bereiche eines Energieversorgungsunternehmens unterstützen. Die genaue Konfiguration hängt von der Größe des Netzes, den betrieblichen Zuständigkeiten, der geografischen Abdeckung und der bestehenden Kommunikationsinfrastruktur ab.

Eine Leitstelle kann daher denselben Kommunikationsrahmen für routinemäßige Einsatzplanung, geplante Wartungsarbeiten, Gerätefehler, Netzstörungen, Notfallwiederherstellung und die Koordination mit entfernten Standorten nutzen.

Dies wird zunehmend wichtiger, da Stromnetze immer stärker verteilt aufgebaut sind. Anlagen für erneuerbare Energien, entfernte Umspannwerke, mobile Wartungsteams und regionale Leitstellen müssen Informationen möglicherweise schnell untereinander austauschen. Eine zentralisierte Dispatching-Umgebung bietet einen gemeinsamen Kommunikationspunkt, ohne dass jede Betriebseinheit mit separaten Kommunikationsprozessen arbeiten muss.

Planung einer zuverlässigen Bereitstellung

Eine erfolgreiche Dispatching-Lösung für Stromnetze sollte sich an betrieblichen Prozessen und nicht an einzelnen Geräten orientieren. Mehr Bildschirme, Terminals oder Kommunikationskanäle führen nicht automatisch zu einer höheren Dispatching-Effizienz. Das System muss es Bedienern erleichtern, die richtige Person zu finden, die aktuelle Situation zu verstehen, Anweisungen zu erteilen und den Verlauf eines Ereignisses zu verfolgen.

Der erste Planungsschwerpunkt ist die Kommunikationsstruktur. Unternehmen sollten festlegen, welche Leitstellen, Umspannwerke, Bereitschaftsräume, Wartungsabteilungen, entfernten Anlagen und mobilen Teams miteinander kommunizieren müssen. Diese Benutzer können anschließend nach ihren betrieblichen Zuständigkeiten organisiert werden und nicht lediglich anhand ihrer Nebenstellennummer.

Ebenso wichtig ist die Netzwerkplanung. Feste Standorte benötigen normalerweise zuverlässige kabelgebundene Verbindungen, während mobile Mitarbeiter auf drahtlose Zugänge angewiesen sein können. Werden unterschiedliche Kommunikationsverfahren eingesetzt, sollte das Ziel in einer einheitlichen betrieblichen Kommunikation liegen und nicht in einer Ansammlung voneinander isolierter Netzwerke.

Ein weiterer Aspekt ist die Darstellung der Informationen. Disponenten sollten normale Betriebsinformationen klar von Alarmen und Ereignissen mit hoher Priorität unterscheiden können. Häufig kontaktierte Teams und kritische Standorte sollten schneller erreichbar sein als selten verwendete Ressourcen. In einem Notfall kann unnötiges Navigieren durch Menüs die Kommunikation verzögern.

Bei der Bereitstellung sollte außerdem zukünftiges Wachstum berücksichtigt werden. Energieversorgungsunternehmen können im Laufe der Zeit zusätzliche Umspannwerke, Anlagen für erneuerbare Energien, regionale Niederlassungen, Überwachungssysteme oder weitere Betriebsteams hinzufügen. Eine skalierbare Systemarchitektur ermöglicht es, die Kommunikation zu erweitern, ohne den gesamten Dispatching-Prozess neu gestalten zu müssen.

Frühere Branchenprognosen gingen davon aus, dass der chinesische Markt für Dispatching- und Leitsysteme in der Energieversorgung bis 2025 ein Volumen von etwa 20 Milliarden RMB erreichen könnte, bei einer durchschnittlichen jährlichen Wachstumsrate von rund 8 %. Da es sich bei dieser Angabe um eine Marktprognose und nicht um einen bestätigten aktuellen Marktwert handelte, sollte sie vor allem als Hinweis auf den allgemeinen Branchentrend hin zu digitalisierten und intelligenteren Netzleitungsumgebungen verstanden werden.

Warum integriertes Dispatching wichtig ist

Der Hauptzweck einer Dispatching-Lösung für Energiesysteme besteht nicht einfach darin, einem Bediener mehr Kommunikationswerkzeuge zur Verfügung zu stellen. Ihr eigentlicher Nutzen entsteht dadurch, dass Betriebsinformationen, Kommunikationsressourcen, Mitarbeiter und Reaktionsprozesse in einer einheitlichen Dispatching-Umgebung miteinander verbunden werden.

Im regulären Netzbetrieb verbessert dieser Ansatz die Kommunikation zwischen Leitstellen und Außendienstmitarbeitern. Bei Gerätefehlern oder Notfällen schafft er einen klareren Ablauf von der Problemerkennung über die Übermittlung von Anweisungen bis hin zur Verfolgung der Reaktion. In Verbindung mit Betriebsdatenanalyse und Prognosefunktionen kann sich die Leitstelle zudem von einer rein reaktiven Kommunikation hin zu einem stärker vorausschauenden Betriebsmanagement entwickeln.

Da Stromnetze zunehmend dezentraler und datenintensiver werden, dürften Dispatching-Umgebungen künftig einen stärkeren Schwerpunkt auf intelligente Analysen, Ressourcenkoordination, abteilungsübergreifende Zusammenarbeit und zentralisierten Informationszugriff legen. Die effektivste Lösung ist daher eine, die den vollständigen Arbeitsablauf der Bediener unterstützt und gleichzeitig flexibel genug bleibt, um sich gemeinsam mit dem Energiesystem weiterzuentwickeln.

FAQ

Benötigt eine Leitstelle sowohl kabelgebundene als auch drahtlose Kommunikation?

Beide erfüllen unterschiedliche betriebliche Anforderungen. Kabelgebundene Verbindungen eignen sich besonders für dauerhaft eingerichtete Leitwarten und feste Standorte, während drahtlose Kommunikation mobilem Inspektions- und Wartungspersonal mehr Flexibilität bietet. Durch den kombinierten Einsatz kann das Kommunikationssystem sowohl feste als auch mobile Betriebsumgebungen abdecken.

Warum ist die Gestaltung des Arbeitsplatzes in einer rund um die Uhr besetzten Leitstelle wichtig?

Disponenten können über längere Zeiträume am selben Arbeitsplatz tätig sein. Bildschirmposition, Arbeitsabstand, Anordnung der Konsole, Sitzgestaltung und der Zugang zu häufig verwendeten Bedienelementen können daher sowohl die Ermüdung der Bediener als auch die Geschwindigkeit routinemäßiger Arbeitsabläufe beeinflussen.

Welche Informationen sind für die Nachbereitung eines Vorfalls hilfreich?

Kommunikationsaufzeichnungen, Ereigniszeitachsen, Dispatching-Anweisungen, Betriebsprotokolle, Standortinformationen und Rückmeldungen aus dem Außendienst können dabei helfen, den Verlauf eines Vorfalls und die durchgeführten Reaktionsmaßnahmen nachzuvollziehen. Diese Informationen können für Schulungen und die zukünftige Optimierung von Prozessen genutzt werden.

Kann diese Art von Dispatching-Architektur auch außerhalb der Energiebranche eingesetzt werden?

Ja. Dasselbe Konzept der zentralisierten Koordination kann auch im Verkehrswesen, im Notfallmanagement, in industriellen Betrieben und in anderen Umgebungen eingesetzt werden, in denen Bediener mit mehreren Teams kommunizieren und gleichzeitig sich verändernde Betriebsbedingungen überwachen müssen.
