In modernen Systemintegrationsprojekten ist eine zuverlässige netzwerkübergreifende Kommunikation der Grundstein für den reibungslosen Betrieb verschiedener Dienste – von Webhosting und Videoüberwachung bis hin zu Videokonferenzen und ROIP-Gateway-Verbindungen. Es ergibt sich jedoch eine häufige Herausforderung, wenn interne Geräte mit zugewiesenen privaten IP-Adressen mit externen Netzwerken interagieren müssen. Private IPs sind im öffentlichen Internet nicht routbar, was eine Barriere schafft, die den legitimen externen Zugriff auf interne Ressourcen verhindert. Hier kommt die IP-Adress-Portzuordnung (auch als Portweiterleitung bekannt) ins Spiel, eine entscheidende Netzwerktechnologie, die öffentliche und private Netzwerke verbindet.
Als vertrauenswürdige Lösung in industriellen, kommerziellen und Unternehmensumgebungen ist die IP-Adress-Portzuordnung für die Bereitstellung von Diensten wie Webservern, Videomanagementsystemen und ROIP-Gateways unerlässlich – allesamt Kernkomponenten der integrierten Netzwerklösungen von Becke Telcom. Dieser Artikel befasst sich mit den Kernkonzepten, Funktionsprinzipien, praktischen Anwendungsfällen und wichtigsten Vorteilen der IP-Adress-Portzuordnung und betont ihre Rolle bei der Optimierung von Netzwerkressourcen und der Ermöglichung flexibler, sicherer netzwerkübergreifender Kommunikation.
Was ist IP-Adress-Portzuordnung?
Die IP-Adress-Portzuordnung ist eine Netzwerkkonfigurationstechnik, die Datenpakete von einem bestimmten Port einer öffentlichen IP-Adresse an eine festgelegte private IP-Adresse und einen Port innerhalb eines lokalen Netzwerks (LAN) umleitet. Sie wird über Netzwerkgeräte wie Router oder Firewalls betrieben, die als Vermittler fungieren, um externe Zugriffsanfragen an die richtigen internen Ressourcen zu leiten.
Zur Vereinfachung des Konzepts: Eine öffentliche IP-Adresse fungiert als "öffentlicher Eingang" zu einem Netzwerk, während Ports die "festgelegten Räume" innerhalb dieses Eingangs sind. Ohne Portzuordnung können externe Geräte zwar den Router oder die Firewall erreichen, aber nicht erkennen, welcher interne Server oder welches Gerät ihre Anfrage bearbeiten soll. Durch die Konfiguration von Portzuordnungsregeln definieren Netzwerkadministratoren explizit, welches interne Gerät und welcher Port Daten empfangen soll, die an eine bestimmte Kombination aus öffentlicher IP und Port gesendet werden.
Diese Technologie ist in drei zentralen Szenarien unverzichtbar:
-
Interne Geräte (z. B. Server, Überwachungskameras, ROIP-Gateways) müssen Dienste für externe Benutzer oder Systeme bereitstellen.
-
Mehrere interne Server erfordern externen Zugriff, aber nur eine öffentliche IP-Adresse ist vom Internetanbieter (ISP) verfügbar.
-
Netzwerkübergreifende Datenübertragung ist für Anwendungen wie Fernüberwachung, Webhosting oder Bürokommunikation erforderlich.
Wie funktioniert die IP-Adress-Portzuordnung?
Um die IP-Adress-Portzuordnung vollständig zu verstehen, ist es wichtig, ihre Kernkomponenten und den schrittweisen Datenfluss aufzuschlüsseln. Die Technologie basiert auf vier Schlüsselelementen und einem transparenten Umleitungsprozess, der eine nahtlose Kommunikation zwischen externen Clients und internen Geräten gewährleistet.
Kernkomponenten der IP-Adress-Portzuordnung
-
Öffentliche IP-Adresse: Eine eindeutige Kennung, die von einem ISP zugewiesen wird und das Netzwerk im öffentlichen Internet repräsentiert. Externe Geräte verwenden diese Adresse, um die Kommunikation mit dem internen Netzwerk zu initiieren. Beispielsweise könnte eine typische öffentliche IP 120.73.90.21 sein.
-
Private IP-Adresse: Reservierte Adressen, die ausschließlich für Geräte innerhalb eines LAN verwendet werden (z. B. 192.168.2.101, 192.168.2.102). Diese Adressen sind im öffentlichen Internet nicht sichtbar oder routbar und können nur innerhalb des internen Netzwerks aufgerufen werden.
-
Ports: Numerische Kennungen (im Bereich von 0 bis 65535), die verschiedene Dienste oder Anwendungen auf einem einzigen Gerät unterscheiden. Standardports umfassen 80 für HTTP (Webdienste) und 443 für HTTPS, während benutzerdefinierte Anwendungen häufig nicht standardmäßige Ports wie 8080, 8090 oder 8091 verwenden.
-
Router/Firewall: Das Netzwerkgerät, das die Portzuordnungsregeln speichert. Es erfasst eingehende Datenpakete aus dem öffentlichen Internet, prüft deren Zielport und leitet sie basierend auf vorkonfigurierten Regeln an das entsprechende interne Gerät und den entsprechenden Port weiter.
Schritt-für-Schritt Datenfluss
-
Ein externer Client (z. B. ein Remote-Benutzer, ein anderer Server oder ein ROIP-Gateway) sendet eine Anfrage an die öffentliche IP-Adresse des Zielnetzwerks und gibt einen bestimmten Port an (z. B. 120.73.90.21:8080).
-
Der Router oder die Firewall empfängt die Anfrage und durchsucht seinen internen Satz von Portzuordnungsregeln, um eine Übereinstimmung für den Zielport (in diesem Beispiel 8080) zu finden.
-
Aufgrund der übereinstimmenden Regel schreibt der Router/die Firewall die Zieladresse des Pakets in die entsprechende private IP-Adresse und den entsprechenden Port um (z. B. 192.168.2.101:8080).
-
Das Paket wird an das interne Gerät (z. B. einen Webserver oder ein ROIP-Gateway) an der privaten IP-Adresse weitergeleitet.
-
Das interne Gerät verarbeitet die Anfrage und sendet eine Antwort zurück an den Router/die Firewall.
-
Der Router/die Firewall schreibt die Quelladresse des Antwortpakets von der privaten IP in die öffentliche IP um und leitet es dann zurück an den externen Client.
Dieser gesamte Prozess ist sowohl für den externen Client als auch für das interne Gerät transparent und erzeugt die Illusion, dass das interne Gerät direkt mit dem öffentlichen Internet verbunden ist.
Warum ist IP-Adress-Portzuordnung notwendig?
Die IP-Adress-Portzuordnung löst zwei kritische Herausforderungen in der Netzwerkkommunikation: die Ermöglichung des externen Zugriffs auf interne Ressourcen und die Maximierung des Werts begrenzter öffentlicher IP-Adressen. Im Folgenden sind die wichtigsten Gründe aufgeführt, warum sie ein fester Bestandteil moderner Systemintegrationsprojekte ist.
Ermöglichung des netzwerkübergreifenden Zugriffs auf interne Geräte
Die meisten Geräte in Unternehmens-, Industrie- oder Wohnnetzen verwenden private IP-Adressen – eine Sicherheitsmaßnahme, die interne Netzwerke vor unbefugtem Zugriff schützen soll. Diese Sicherheitsfunktion blockiert jedoch auch die legitime externe Kommunikation mit internen Ressourcen, die Dienste für die Öffentlichkeit oder Remote-Benutzer bereitstellen müssen.

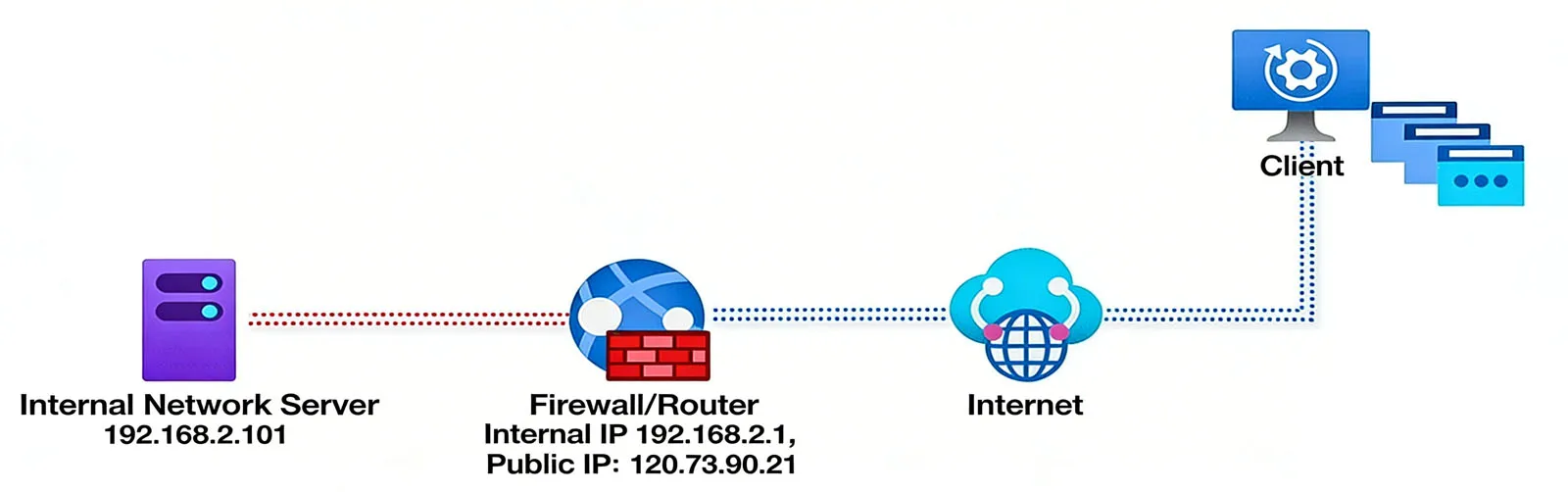

Angenommen, ein ROIP-Gateway von Becke Telcom wird in einem Unternehmens-LAN mit der privaten IP-Adresse 192.168.2.101 bereitgestellt. Ein Remote-Team muss eine Verbindung zu diesem Gateway herstellen, um eine Gegensprechanlage zu betreiben, kann aber von der öffentlichen Internetseite aus nicht direkt auf die private IP-Adresse zugreifen. Durch die Konfiguration der Portzuordnung auf dem Router – Zuordnung der öffentlichen IP 120.73.90.21:8080 zur privaten IP 192.168.2.101:8080 – kann das Remote-Team Anfragen an die öffentliche IP und den Port senden, und der Router leitet die Daten an das interne ROIP-Gateway weiter. Dies ermöglicht eine nahtlose netzwerkübergreifende Kommunikation, sodass Remote-Benutzer auf die Dienste des Gateways zugreifen können, als wären sie im internen Netzwerk.
Dieser Anwendungsfall erstreckt sich auf eine Vielzahl von Szenarien, darunter:
-
Fernzugriff auf Videoüberwachungskameras in Einzelhandelsgeschäften, Industrieanlagen oder Wohnkomplexen.
-
Externe Benutzer greifen auf Webserver, FTP-Server oder Anwendungsserver zu, die in einem internen Netzwerk gehostet werden.
-
Netzwerkübergreifende Konnektivität für ROIP-Gateways, die Gegensprechanlagen zwischen geografisch verteilten Teams ermöglichen.
Unterstützung mehrerer interner Server mit einer öffentlichen IP
In vielen Projekten verfügen Organisationen möglicherweise über mehrere interne Server, die externe Dienste bereitstellen müssen, aber ihnen wird nur eine öffentliche IP-Adresse von ihrem ISP zugewiesen. Die Beschaffung zusätzlicher öffentlicher IPs kann kostspielig und unnötig sein, was die Portzuordnung zu einer kostengünstigen Lösung macht. Durch die Verwendung verschiedener Ports zur Unterscheidung zwischen internen Servern kann eine einzelne öffentliche IP mehrere Dienste gleichzeitig unterstützen.
Betrachten wir ein Unternehmen mit drei internen Webservern, die alle vom öffentlichen Internet aus zugänglich sein müssen:
-
Server 1: 192.168.2.101 (Port 8080)
-
Server 2: 192.168.2.102 (Port 8090)
-
Server 3: 192.168.2.103 (Port 8091)
Durch die Konfiguration von Portzuordnungsregeln auf dem Router kann das Unternehmen jeden internen Server einem eindeutigen Port auf der öffentlichen IP 120.73.90.21 zuordnen:
-
Öffentlicher Port 8080 → Intern 192.168.2.101:8080
-
Öffentlicher Port 8090 → Intern 192.168.2.102:8090
-
Öffentlicher Port 8091 → Intern 192.168.2.103:8091
Externe Clients können dann auf jeden Server zugreifen, indem sie den entsprechenden öffentlichen Port angeben:
-
Server 1: 120.73.90.21:8080
-
Server 2: 120.73.90.21:8090
-
Server 3: 120.73.90.21:8091
Diese Konfiguration maximiert den Nutzen einer einzelnen öffentlichen IP-Adresse, reduziert die Kosten im Zusammenhang mit zusätzlichen IPs und vereinfacht das Netzwerkmanagement, indem der Zugriff über eine einzige öffentliche Adresse zentralisiert wird.
Praktische Anwendungen der IP-Adress-Portzuordnung
Die IP-Adress-Portzuordnung ist eine vielseitige Technologie mit Anwendungen in verschiedenen Branchen und Anwendungsfällen. Im Folgenden sind einige der häufigsten Szenarien aufgeführt, in denen sie eine entscheidende Rolle bei der Systemintegration und im Netzwerkbetrieb spielt.
Webserver-Hosting
Viele kleine und mittlere Unternehmen (KMU) und große Organisationen hosten ihre eigenen Webserver, E-Commerce-Plattformen oder internen Portale in internen Netzwerken, um die Kontrolle über ihre Daten zu behalten und die Cloud-Hosting-Kosten zu senken. Die Portzuordnung ermöglicht externen Benutzern den Zugriff auf diese Webdienste, ohne dass für jeden Server eine dedizierte öffentliche IP erforderlich ist.
Beispiel:
-
Ein Unternehmen hostet ein Kundenportal auf einem Webserver mit der privaten IP 192.168.2.102 und dem Port 8090.
-
Der Netzwerkadministrator konfiguriert die Portzuordnung auf dem Router und ordnet den öffentlichen Port 8090 dem internen 192.168.2.102:8090 zu.
-
Kunden greifen auf das Portal zu, indem sie die öffentliche IP und den Port (z. B. 120.73.90.21:8090) in ihren Webbrowsern eingeben.
-
Der Router leitet die HTTP/HTTPS-Anfragen an den internen Webserver weiter, der den Portalinhalt an die Kunden zurückgibt.
Diese Anwendung ist skalierbar und kostengünstig, sodass Organisationen weitere Webserver hinzufügen und bei steigendem Bedarf zusätzliche Portzuordnungsregeln konfigurieren können.
Videoüberwachung und Fernüberwachung
Videoüberwachungssysteme sind der Grundstein für die Sicherheit in Gewerbebauten, Industrieanlagen, Einzelhandelsgeschäften und Wohnkomplexen. Diese Systeme bestehen typischerweise aus IP-Kameras, die mit einem Netzwerkvideorecorder (NVR) oder einem Videomanagementserver verbunden sind, der oft aus Sicherheitsgründen in einem internen Netzwerk platziert wird.
Die Portzuordnung ermöglicht die Fernüberwachung von Überwachungsstreams von jedem Ort mit Internetverbindung:
-
Dem NVR oder Videomanagementserver wird eine private IP-Adresse (z. B. 192.168.2.103) und ein Port (z. B. 8091) für den Fernzugriff zugewiesen.
-
Die Portzuordnung wird konfiguriert, um die öffentliche IP und den Port der privaten IP und dem Port des Servers zuzuordnen.
-
Berechtigte Benutzer greifen auf die Überwachungsstreams über eine mobile App oder einen Webbrowser zu, indem sie die öffentliche IP und den Port eingeben.
-
Der Router leitet die Zugriffsanfrage an den internen Server weiter, der die Videostreams an das Gerät des Benutzers streamt.
Dies ermöglicht es Sicherheitspersonal, Geschäftsinhabern oder Hausbesitzern, ihre Räumlichkeiten in Echtzeit zu überwachen, aufgezeichnetes Filmmaterial zu überprüfen und remotely Warnungen zu empfangen – was die Gesamtsicherheit und Bequemlichkeit erhöht.
ROIP-Gateway-Konnektivität
ROIP (Radio over IP)-Gateways sind entscheidend für die Integration traditioneller Zwei-Wege-Radios in IP-Netzwerke und ermöglichen Gegensprechanlagen über große Gebiete oder zwischen Remote-Teams. Die ROIP-Gateways von Becke Telcom werden oft in internen Netzwerken bereitgestellt, um Netzwerkstabilität und Sicherheit zu gewährleisten, erfordern aber externen Zugriff, damit Remote-Teams eine Verbindung herstellen können.
Die Portzuordnung erleichtert die ROIP-Gateway-Konnektivität:
-
Dem ROIP-Gateway von Becke Telcom wird eine private IP-Adresse (z. B. 192.168.2.101) und ein dedizierter Port (z. B. 8080) innerhalb des LAN zugewiesen.
-
Der Netzwerkadministrator konfiguriert die Portzuordnung auf dem Router und ordnet die öffentliche IP (z. B. 120.73.90.21) und den Port 8080 der privaten IP und dem Port des Gateways zu.
-
Remote-Teams konfigurieren ihre Geräte, um eine Verbindung zur öffentlichen IP und dem Port (120.73.90.21:8080) herzustellen.
-
Der Router leitet die Verbindungsanfrage an das interne ROIP-Gateway weiter und ermöglicht eine nahtlose Gegensprechanlage zwischen Remote- und Vor-Ort-Teams.
Dieses Setup gewährleistet eine zuverlässige, latenzarme Kommunikation für Branchen wie Bau, öffentliche Sicherheit und Logistik – wo Echtzeitkoordination entscheidend ist.
Videokonferenzsysteme
Videokonferenzplattformen (z. B. kundenspezifische Unternehmenslösungen oder Tools von Drittanbietern) erfordern netzwerkübergreifende Kommunikation zwischen internen Benutzern und externen Teilnehmern. Die Portzuordnung stellt sicher, dass der Videokonferenzserver, der in einem internen Netzwerk gehostet wird, Daten an externe Geräte empfangen und übertragen kann.
In diesem Szenario:
-
Der Videokonferenzserver wird im internen Netzwerk mit einer privaten IP-Adresse und dedizierten Ports für Audio-, Video- und Datenübertragung bereitgestellt.
-
Portzuordnungsregeln werden konfiguriert, um die erforderlichen öffentlichen Ports der privaten IP und den Ports des Servers zuzuordnen.
-
Externe Teilnehmer nehmen an der Konferenz teil, indem sie eine Verbindung zur öffentlichen IP und dem Port herstellen, die der Router an den internen Server weiterleitet.
-
Der Server übernimmt die Audio-/Video-Streaming, Bildschirmfreigabe und den Datenaustausch zwischen allen Teilnehmern und gewährleistet eine reibungslose Zusammenarbeit.
Diese Anwendung ist besonders wertvoll für Unternehmen, die ihre eigene Videokonferenzinfrastruktur hosten, um Sicherheits-, Compliance- oder Leistungsstandards einzuhalten.
Bewährte Methoden für die Implementierung der IP-Adress-Portzuordnung
Um die Sicherheit, Zuverlässigkeit und Effizienz von IP-Adress-Portzuordnungskonfigurationen zu gewährleisten, befolgen Sie diese bewährten Methoden, die auf Systemintegrationsprojekte zugeschnitten sind:
Verwendung nicht standardmäßiger Ports für erhöhte Sicherheit
Standardports (z. B. 80 für HTTP, 443 für HTTPS, 21 für FTP) sind Hauptziele für Hacker und bösartige Bots. Um das Risiko eines unbefugten Zugriffs zu verringern, verwenden Sie nicht standardmäßige Ports (z. B. 8080, 8090, 8443) für die Portzuordnung. Dies fügt eine zusätzliche Sicherheitsebene hinzu, indem es Angreifern erschwert wird, den richtigen Port für den Zugriff auf interne Geräte zu erraten.
Einschränkung des Zugriffs mit Firewall-Regeln
Die Portzuordnung sollte immer mit Firewall-Regeln kombiniert werden, um den Zugriff auf vertrauenswürdige IP-Adressen oder Bereiche zu beschränken. Wenn beispielsweise eine Portzuordnungsregel für ein ROIP-Gateway von Becke Telcom konfiguriert ist, kann die Firewall so eingestellt werden, dass sie nur eingehenden Verkehr von den IP-Adressen von Remote-Teams oder autorisierten Geräten zulässt. Dies verhindert, dass unbefugte externe Parteien versuchen, auf das interne Gateway zuzugreifen.
Dokumentation von Portzuordnungsregeln
Führen Sie ein klares, aktuelles Dokument über alle Portzuordnungsregeln, einschließlich des öffentlichen Ports, der privaten IP-Adresse, des privaten Ports und der zugehörigen Dienst-/Anwendung. Diese Dokumentation ist für Netzwerkadministratoren entscheidend, um Probleme zu beheben, Konfigurationen zu aktualisieren und die Einhaltung organisatorischer Richtlinien sicherzustellen.
Gründliche Prüfung von Konfigurationen
Nach der Konfiguration von Portzuordnungsregeln testen Sie die Konnektivität sowohl aus externen als auch aus internen Netzwerken, um zu überprüfen, ob Datenpakete korrekt weitergeleitet werden. Verwenden Sie Tools wie ping, tracert oder Online-Port-Checker, um zu bestätigen, dass der öffentliche Port geöffnet ist und das interne Gerät Anfragen empfängt und beantwortet. Dies hilft, Probleme wie falsche Portzuordnungen, Firewall-Blockaden oder Netzwerkverbindungsprobleme zu identifizieren und zu beheben.
Regelmäßige Aktualisierung der Router-/Firewall-Firmware
Router- und Firewall-Firmware-Updates enthalten oft Sicherheitspatches, Leistungsverbesserungen und neue Funktionen, die die Zuverlässigkeit der Portzuordnung verbessern. Regelmäßige Firmware-Updates stellen sicher, dass das Netzwerkgerät vor bekannten Schwachstellen geschützt ist und mit maximaler Effizienz arbeitet.
Fazit
Die IP-Adress-Portzuordnung ist eine grundlegende Technologie für die Ermöglichung sicherer, flexibler netzwerkübergreifender Kommunikation in modernen Systemintegrationsprojekten. Durch die Verbindung von öffentlichen und privaten Netzwerken löst sie die kritische Herausforderung des Zugriffs auf interne Ressourcen aus dem öffentlichen Internet und optimiert gleichzeitig die Nutzung begrenzter öffentlicher IP-Adressen.
Ob bei der Bereitstellung von Webservern, Videoüberwachungssystemen, ROIP-Gateways oder Videokonferenzplattformen – die Portzuordnung bietet eine kostengünstige, skalierbare Lösung für nahtlose Konnektivität. Ihr transparentes Funktionsprinzip – die Abhängigkeit von Routern oder Firewalls zur Umleitung von Datenpaketen – stellt sicher, dass externe Clients und interne Geräte so kommunizieren, als wären sie im selben Netzwerk, und unterstützt eine Vielzahl von industriellen, kommerziellen und Unternehmensanwendungen.
Durch die Befolgung bewährter Methoden wie der Verwendung nicht standardmäßiger Ports, der Einschränkung des Zugriffs mit Firewall-Regeln, der Dokumentation von Konfigurationen und der gründlichen Prüfung können Organisationen die Vorteile der IP-Adress-Portzuordnung maximieren und gleichzeitig Sicherheitsrisiken minimieren. Da sich Netzwerktechnologien weiterentwickeln, bleibt die Portzuordnung ein Kernbestandteil zuverlässiger, effizienter netzwerkübergreifender Kommunikation – sie ermöglicht Unternehmen die Bereitstellung innovativer Lösungen und die Anpassung an sich ändernde Konnektivitätsanforderungen. Für Kunden von Becke Telcom ist diese Technologie ein zentraler Treiber integrierter Netzwerke, der sicherstellt, dass ihre internen Ressourcen zugänglich, sicher und leistungsoptimiert sind.
