In gefährlichen industriellen Umgebungen wie petrochemischen Anlagen, unterirdischen Kohlebergwerken, Offshore-Bohrplattformen und Versorgungstunneln ist das Kommunikationssystem nicht nur das Nervenzentrum für die tägliche Produktionsplanung, sondern auch eine „Lebensader“ zur Gewährleistung der Personensicherheit in Notfällen. Diese Umgebungen zeichnen sich typischerweise durch das Vorhandensein brennbarer und explosiver Gase, Staub und extremen mechanischen Lärms über 100dB(A) aus. Unter solchen anspruchsvollen Bedingungen bestimmt die Leistung von explosionsgeschützten Lautsprecherrufanlagen direkt, ob Anweisungen genau übermittelt und Alarme rechtzeitig übermittelt werden können.
Allerdings reicht es nicht aus, lediglich über eine Explosionsschutz-Zertifizierung (z. B. Ex d ib IIB T6 Gb) zu verfügen, um ein ausgezeichnetes industrielles Kommunikationssystem zu bilden. Die zentrale Herausforderung für das System besteht darin: Wie kann sichergestellt werden, dass der Ton inmitten starken Hintergrundlärms und komplexer Raumakustik nicht nur „hörbar“, sondern auch „verständlich“ ist. Dies erfordert ein wissenschaftliches Schallfeld-Design in der frühen Engineering-Phase und den Einsatz fortschrittlicher Signalverarbeitungstechnologien zur Verbesserung der Sprachverständlichkeit. Dieser Leitfaden geht von der grundlegenden Akustiktheorie aus, verbindet die moderne Digitale Signalverarbeitung (DSP)-Technologie mit der Ingenieurspraxis und analysiert umfassend Strategien zum Schallfeldaufbau und zur Optimierung der Sprachklarheit für explosionsgeschützte Lautsprecherrufanlagen.
I. Akustische Herausforderungen der Sprachkommunikation in lauten industriellen Umgebungen
Vor der Gestaltung des Schallfeldes für explosionsgeschützte Lautsprecherrufanlagen ist es unerlässlich, die akustischen Umgebungsmerkmale industrieller Standorte gründlich zu verstehen. Industrieller Lärm weist nicht nur einen hohen Schalldruckpegel auf, sondern seine Frequenzspektralverteilung und seine räumlichen Reflexionseigenschaften beeinträchtigen Sprachsignale erheblich.
1. Lärmspektrum und Maskierungseffekt
Zu den Lärmquellen in industriellen Umgebungen gehören hauptsächlich Kompressoren, Pumpen, Großventilatoren und Materialtransportanlagen. Der von diesen Quellen erzeugte Lärm weist typischerweise breitbandige Eigenschaften auf, wobei die Energie besonders im nieder- bis mittelfrequenten Bereich (100Hz - 1000Hz) konzentriert ist. Die Grundfrequenz der menschlichen Sprache liegt ungefähr zwischen 100Hz und 300Hz, während die für die Sprachverständlichkeit entscheidenden Konsonanteninformationen hauptsächlich im hochfrequenten Bereich von 1kHz bis 4kHz verteilt sind.
Nach dem „Maskierungseffekt“ in der Akustik kann niederfrequenter Lärm hochfrequente Sprachsignale leicht überdecken. Wenn der Umgebungsgeräuschpegel 90dB(A) bis 120dB(A) erreicht, verbessert eine bloße Verstärkung der Lautstärke des Beschallungssystems nicht nur die Klarheit nicht, sondern kann auch zu Lautsprecherverzerrungen führen und die Sprachverständlichkeit weiter verringern. Daher ist die Hervorhebung der „Formanten“ der Sprache inmitten eines starken Maskierungseffekts die primäre Herausforderung beim Schallfeld-Design.
2. Nachhallzeit (RT60) und Echostörungen
In geschlossenen oder halbgeschlossenen industriellen Räumen (wie unterirdischen Versorgungstunneln, Kohlebergwerktunneln und geschlossenen Produktionshallen) bestehen Wände, Böden und Metallrohre typischerweise aus Beton oder Stahl. Diese Materialien weisen extrem niedrige Schallabsorptionskoeffizienten auf, wodurch Schallwellen mehrfach im Raum reflektiert werden und eine sehr lange Nachhallzeit (RT60) entsteht.
Mäßiger Nachhall kann dem Klang Fülle verleihen, aber in der Sprachkommunikation führt eine übermäßige Nachhallzeit dazu, dass der Echoschall eines vorherigen Silbens mit dem Direktschall des folgenden Silbens überlagert wird, wodurch ein „Schweif“-Effekt entsteht, der Konsonantendetails stark maskiert. Untersuchungen zeigen, dass die Sprachverständlichkeit exponentiell abnimmt, wenn die Nachhallzeit 1,5 Sekunden überschreitet. Beim Entwurf von Beschallungssystemen muss Nachhall als spezielle Form von „Lärm“ behandelt und kontrolliert werden.II. Prinzipien des Schallfeld-Designs für explosionsgeschützte Lautsprecherrufanlagen
Ein wissenschaftliches Schallfeld-Design ist die physikalische Grundlage zur Gewährleistung der Sprachverständlichkeit. Der Entwurfsprozess muss umfassend die Abdeckung des Schalldruckpegels, die Richtcharakteristik der Lautsprecher, die Raumgeometrie und dynamische Veränderungen des Hintergrundlärms berücksichtigen.
1. Berechnung des Schalldruckpegels (SPL) und Abdeckungsredundanz
Die primäre Aufgabe eines Beschallungssystems besteht darin, ein ausreichendes Signal-Rausch-Verhältnis (SNR) bereitzustellen. Nach nationalen Standards und Industriecodes sollte in Bereichen, in denen der Umgebungsgeräuschpegel 60dB(A) überschreitet, der wiedergegebene Schalldruckpegel des Lautsprechers am weitesten entfernten Punkt innerhalb seines Abdeckungsbereichs mindestens 15dB höher sein als der Hintergrundgeräuschpegel. Wenn beispielsweise der Hintergrundgeräuschpegel in einem Kompressorraum 95dB(A) beträgt, muss der Beschallungs-SPL in diesem Bereich über 110dB(A) erreichen.
>Bei der Berechnung der Lautsprecherleistung und -anordnung muss das inverse Quadratgesetz der Schallwellenausbreitung beachtet werden: In einem freien Feld nimmt der SPL bei jeder Verdopplung der Entfernung um 6dB ab. Dies wird durch die Formel ausgedrückt:
Lp(r) = Lw - 20log(r) - 11 (wobei Lp der vorhergesagte SPL in der Entfernung r ist, Lw der Schallleistungspegel der Quelle und r die Entfernung).
>In tatsächlichen industriellen Umgebungen ist die Dämpfung aufgrund von Gerätebehinderungen und Luftabsorption oft größer als der theoretische Wert. Daher benötigen explosionsgeschützte Lautsprecher typischerweise eine hohe SPL-Ausgangsleistung (z. B. 106dB @ 1W/1m) und sind mit 30W bis 50W explosionsgeschützten Verstärkermodulen ausgestattet, um eine effektive Abdeckung in einem Radius von 30–50 Metern zu gewährleisten.
2. Lautsprecheranordnung und Richtungssteuerung
Die Strategie der Lautsprecheranordnung ist in Umgebungen mit hohem Nachhall und starkem Lärm entscheidend. Traditionelle „zentralisierte Hochleistungs“-Anordnungen können leicht zu übermäßigem SPL im Nahfeld (Gefahr einer Gehörschädigung) führen, während sie im Fernfeld aufgrund von Nachhallstörungen an Klarheit mangeln. Moderne explosionsgeschützte Beschallungssysteme tendieren zu einem Ansatz der „verteilten, mehrpunktigen, mittelfristigen Leistung“.
- Verteilte Anordnung: Verkürzt die kritische Entfernung für Zuhörer und stellt sicher, dass sie hauptsächlich Direktschall statt reflektierten Schall empfangen, wodurch Nachhallstörungen wirksam bekämpft werden.
- Richtungssteuerung: Setzt hochrichtungsgebundene explosionsgeschützte Hornlautsprecher ein. Hornlautsprecher können Schallenergie konzentrieren und präzise in Personalaktivitätsbereiche projizieren, nutzlose Schallenergie, die auf Decken und Wände gerichtet ist, reduzieren und dadurch die Anregung von Nachhallenergie an der Quelle minimieren.
3. Zonenübertragung und dynamische Leistungsanpassung
Große petrochemische Anlagen oder Bergbaugebiete erstrecken sich über weite Flächen, und die Geräuschpegel können zwischen verschiedenen Zonen erheblich variieren. Explosionsgeschützte Lautsprecherrufanlagen sollten die intelligente Zonenübertragung basierend auf dem SIP-Protokoll unterstützen. Wenn in einer bestimmten Zone ein Notfall eintritt, kann das System die Übertragung präzise nur in dieser Zone und angrenzenden Bereichen aktivieren und unnötige Panik vermeiden, die durch eine anlagenweite Übertragung verursacht werden könnte.
>Darüber hinaus verfügen fortschrittliche Systeme über eine Automatische Verstärkungsregelung (AGC). Durch die Erfassung des Umgebungsgeräuschpegels in Echtzeit mittels des in der Rufanlage integrierten Mikrofons passt der DSP-Chip automatisch die Verstärkungsausgangsleistung an. In Zeiten hohen Lärms, in denen Geräte mit voller Leistung laufen, erhöht das System automatisch die Verstärkung (z. B. +3dBm). In Zeiten niedrigen Lärms nachts oder während Wartungsstillständen reduziert es die Leistung automatisch (z. B. -20dBm). Dadurch wird die Klarheit gewährleistet und gleichzeitig akustisches Übersprechen zwischen Zonen und Energieverschwendung minimiert.III. Kerntechnologien zur Verbesserung der Sprachverständlichkeit (STI)
Das Schallfeld-Design löst das Problem der „Hörbarkeit“. Zur Lösung des Problems der „Verständlichkeit“ ist die Unterstützung durch objektive Bewertungsmetriken und fortschrittliche Audiosignalverarbeitungstechnologien unerlässlich.
1. Sprachübertragungsindex (STI) und STIPA-Messung
Der Sprachübertragungsindex (STI) ist der von der Internationalen Elektrotechnischen Kommission (IEC 60268-16) definierte Standardparameter zur objektiven Bewertung der Sprachverständlichkeit. Der STI-Wert reicht von 0 bis 1; je näher der Wert an 1 liegt, desto höher ist die Sprachverständlichkeit. In industriellen Notfall-Beschallungssystemen ist der STI-Wert typischerweise erforderlich, um nicht weniger als 0,5 zu betragen (entsprechend einer „guten“ Bewertung).
>Bei der praktischen Projektabnahme wird häufig STIPA (STI für Beschallungssysteme) zur schnellen Messung verwendet. STIPA verwendet spezifische modulierte Rauschsignale zur Simulation der Hüllkurvenmerkmale der menschlichen Sprache. Ein professioneller Akustikanalysator empfängt dann das Signal an verschiedenen Messpunkten, um die Modulationsübertragungsfunktion (MTF) zu berechnen. Diese Metrik berücksichtigt umfassend die schädlichen Auswirkungen von Hintergrundgeräuschen, Nachhallzeit, Systemfrequenzgang und nichtlinearer Verzerrung auf die Sprache. Sie ist der „Goldstandard“ zur Bewertung der Leistung von explosionsgeschützten Beschallungssystemen.
2. DSP-Digitale Signalverarbeitung und Entstöralgorithmen
Unter extremen Lärmbedingungen wie 120dB sind herkömmliche analoge Filtertechniken unwirksam. Moderne explosionsgeschützte Lautsprecherrufanlagen integrieren üblicherweise Hochleistungs-DSPs (Digitale Signalprozessoren, z. B. TMS320-Serie) zur tiefgehenden Verarbeitung sowohl am Eingangs- (Schallaufnahme) als auch am Ausgangsende (Verstärkung) des Audiosignals.
- Wavelet-Transformations-Rauschunterdrückung: Zerlegt das Sprachsignal in niederfrequente und hochfrequente Komponenten in verschiedenen Maßstäben. Da industrieller Lärm oft stationäre oder langsam veränderliche niederfrequente Signale ist, während Sprache viele transiente hochfrequente Konsonanten enthält, kann die Wavelet-Transformationsrauschunterdrückung Lärmkomponenten genau isolieren und gleichzeitig die transiente Charakteristik der Sprache bewahren.
- FXLMS-Algorithmus (Filtered-X Least Mean Squares): Dies ist eine adaptive Filtertechnik, die periodischen mechanischen Lärm (z. B. Pumpendrehgeräusche) und Schmalbandlärm in Echtzeit verfolgen und eliminieren kann. Durch kontinuierliche Aktualisierung der Filtergewichte kann das System sich an Veränderungen des Umgebungsgeräuschs innerhalb von Millisekunden anpassen.
- Akustische Echounterdrückung (AEC): Im Vollduplex-Gesprächsmodus verhindert AEC, dass der vom Lautsprecher wiedergegebene Ton erneut in das Mikrofon gelangt und Heulen verursacht. Der DSP schätzt den Echopfad mittels eines adaptiven Filters und subtrahiert den Echowert vom Mikrofonsignal, wodurch die Reinheit der bidirektionalen Kommunikation gewährleistet wird.
Gemessene Daten zeigen, dass explosionsgeschützte Rufanlagen, die mit fortschrittlichen DSP-Entstöralgorithmen ausgestattet sind, auch unter 95dB(A) Hintergrundgeräuschen eine Spracherkennungsgenauigkeit von über 97 % erreichen können.
3. Frequenzbandentzerrung und Formantenschutz
Zur weiteren Erhöhung des STI-Wertes führt das System eine parametrische Entzerrung (PEQ) am Ausgangsstadium durch. Da der Bereich 1kHz–4kHz das Kernfrequenzband für die Sprachverständlichkeit ist (enthält die meisten Konsonanteninformationen), wendet der DSP eine moderate Verstärkung (Anhebung um 3–6dB) in diesem Band an und erzeugt einen „Formantenschutz“. Gleichzeitig wendet er ein Hochpassfilter (Tiefschnitt) für Frequenzen unter 300Hz an, filtert Energie heraus, die nicht zur Klarheit beiträgt und leicht niederfrequente Stehwellen im Raum anregen kann. Diese Verarbeitung des „Abschneidens von Spitzen und Auffüllen von Tälern“ macht das Sprachsignal in lauten Umgebungen durchdringender.

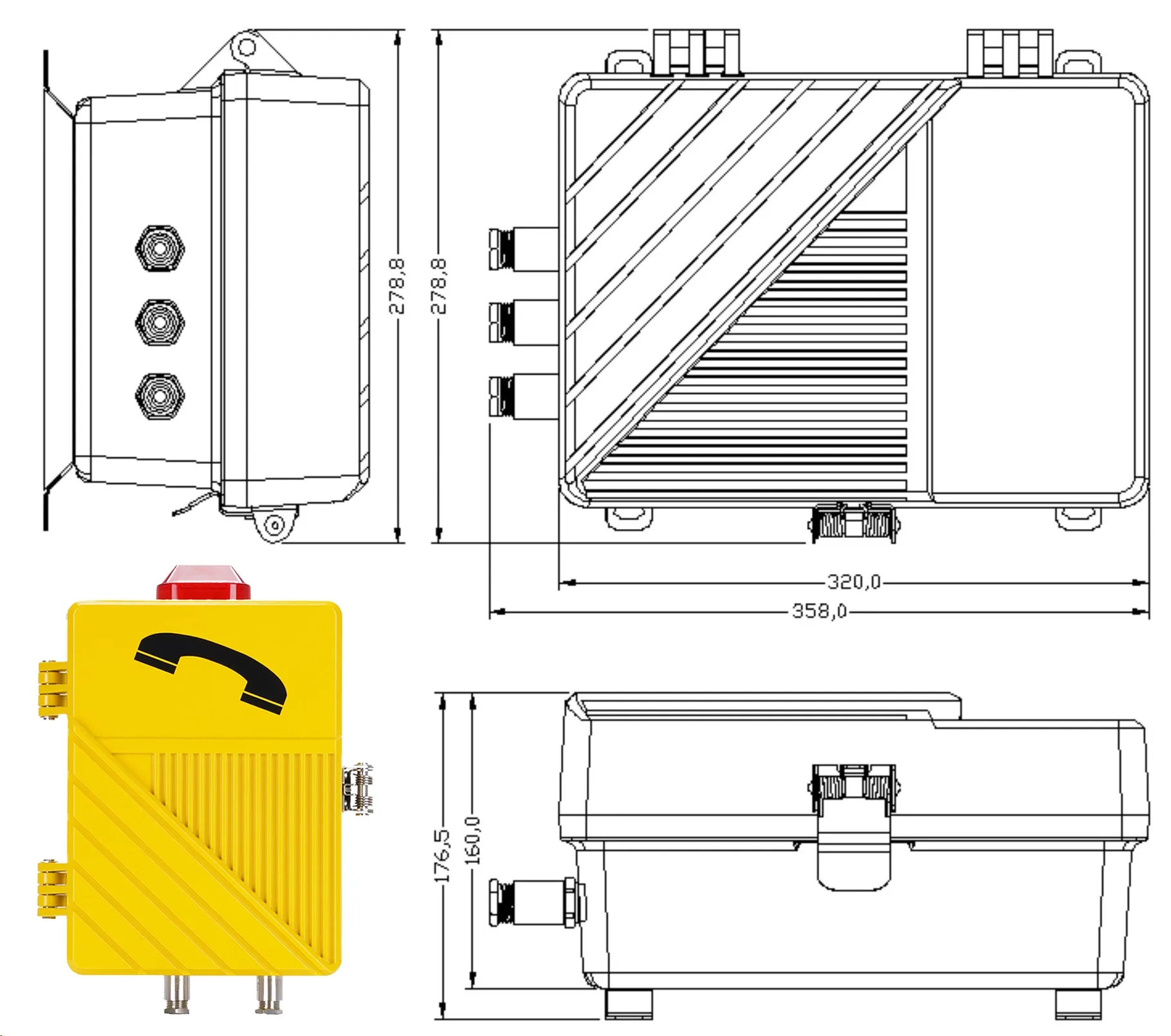

IV. Hardware- und Strukturdesign von explosionsgeschützten Lautsprecherrufanlagen
Die spezifische physikalische Struktur explosionsgeschützter Geräte beeinflusst direkt ihre akustische Leistung. Bei Konstruktion und Herstellung muss ein perfektes Gleichgewicht zwischen „eigensicherer/flammwidriger Schutzwirkung“ und „akustischer Klangtreue“ erzielt werden.
1. Auswirkung des flammwidrigen und eigensicheren Designs auf akustische Eigenschaften
Explosionsgeschützte Lautsprecherrufanlagen verwenden typischerweise entweder flammwidrige (Ex d) oder eigensichere (Ex i) Konstruktionen. Flammwidrige Gehäuse bestehen oft aus dickem Druckguss-Aluminiumlegierung oder 316L-Edelstahl, wobei Spaltmaße streng auf ≤0,15mm kontrolliert werden. Ein solcher starrer, vollständig abgedichteter Hohlraum kann leicht interne akustische Resonanzen erzeugen, was zu einem dumpfen Klang oder Stehwellenverzerrungen führt.
>Zur Lösung dieses Problems integrieren hochwertige explosionsgeschützte Rufanlagen akustische Dämmmaterialien in ihr internes Strukturdesign und optimieren das Volumen der Rückhöhle des Lautsprechers, um schädliche Resonanzen zu beseitigen. Darüber hinaus muss das Membranmaterial des explosionsgeschützten Lautsprechers Korrosionsbeständigkeit, Stoßfestigkeit und gute Frequenzgangmerkmale ausgleichen. Oft werden Titanlegierungen oder spezielle Polymerverbundwerkstoffe verwendet.
2. Mikrofonarray und lärmbeständige Schallaufnahmetechnologie
Auf der Schallaufnahmeseite würde ein einziges omnidirektionales Mikrofon alle umgebenden Geräusche aufnehmen. Industrielle explosionsgeschützte Rufanlagen verfügen typischerweise über geräuschunterdrückende Richtmikrofone (z. B. kardioide oder superkardioide), die nach dem Prinzip des Schalldruckunterschieds arbeiten, um Fernfeldgeräusche, die von den Seiten und hinten eintreffen, zu unterdrücken. In extremen Szenarien (z. B. Kernbereich einer Bohrplattform) wird eine Dual-Mikrofon-Array-Technologie eingesetzt. Durch Berechnung der Phasendifferenz und Zeitverzögerung zwischen den von zwei Mikrofonen empfangenen Signalen wird ein räumlicher Strahl gebildet, der nur aus der Richtung des Mundes des Bedieners Schall aufnimmt und eine Umgebungsgeräuschunterdrückung von über 20dB erreicht.V. Schallfeld-Design-Lösungen für typische industrielle Szenarien
Verschiedene industrielle Szenarien weisen sehr unterschiedliche akustische und Umgebungsmerkmale auf; das Design des explosionsgeschützten Beschallungssystems muss an die örtlichen Gegebenheiten angepasst werden.
1. Petrochemische Prozessanlagen (hoher Lärm, komplexe Strukturen)
Szenariomerkmale: Vorhandensein zahlreicher Türme, Rohrleitungen, dichter Geräteanordnung, mehrere Lärmquellen mit Pegeln bis 100–120dB sowie korrosiven Gasen (z. B. Schwefelwasserstoff).
Design-Lösung: Auswahl von Geräten mit Schutzart bis IP66/IP67 und Explosionsschutzklasse Ex d IIB/IIC T6. Einsatz eines verteilten Netzwerks von Hornlautsprechern. Empfohlene Einbauhöhe für Lautsprecher beträgt 3–4 Meter, geneigt nach unten um 15–30 Grad, um direkte Reflexionen an großen Metalltanks zu vermeiden. Das System muss tief in das Verteilte Steuerungssystem (DCS) und das Feueralarmssystem (FAS) integriert sein, um eine Notfallübertragung mit Vorrang und Zwangseinblendung in Millisekunden zu erreichen.
2. Unterirdische Kohlebergwerktunnel (große Entfernung, hoher Staubgehalt)
Szenariomerkmale: Lange, enge Räume, hohe Staubkonzentration, Gefahr von Gasexplosionen, Kommunikationsentfernungen können mehrere Kilometer erreichen.
Design-Lösung: Muss bergbaukennzeichnungspflichtige (MA) eigensichere (Ex ib I C T6) Geräte verwenden. Aufgrund der röhrenförmigen Form des Tunnels dämpfen sich Schallwellen in axialer Richtung langsam ab, neigen aber zu vielfachen Echos. Installation einer eigensicheren Lautsprecherrufanlage alle 50–100 Meter entlang des Tunnels. Verwendung eines faseroptischen Ringnetzwerks oder 5G-Privatnetzwerks zur Übertragung von Audiosignalen, um keine Verzögerung oder Dämpfung über große Entfernungen zu gewährleisten. Rufanlagen sollten eine automatische Antwortfunktion nach drei Klingeltönen haben, geeignet für unbeaufsichtigte Bereiche entlang von Förderbändern.
3. Versorgungstunnel und Autobahntunnel (hohe Nachhallumgebungen)
Szenariomerkmale: Geschlossen, lang und eng; Betonoberflächen führen zu extrem langen Nachhallzeiten (bis 3–5 Sekunden); Lärm durch Fahrzeugverkehr oder Lüftungsventilatoren ist erheblich.
Design-Lösung: Die Bekämpfung von hohem Nachhall ist die zentrale Herausforderung. Der Einsatz von leistungsstarker zentralisierter Beschallung ist streng verboten. Es muss eine „niedrigleistungs, hochdichte“ verteilte Anordnung von Säulenlautsprechern oder Hornlautsprechern übernommen werden. Verwendung von DSP-Prozessoren zur Anwendung präziser Verzögerungsausrichtung an jedem Lautsprecher, um sicherzustellen, dass Signale benachbarter Lautsprecher, die an derselben Hörposition eintreffen, phasenkohärent sind und dadurch den Kammfiltereffekt zu vermeiden, der Sprachunschärfe verursacht. Gleichzeitig die niederfrequente Ausgabe unter 300Hz erheblich dämpfen.VI. Konstruktionsbereitstellung und Systeminbetriebnahmestandards
Egal wie perfekt das Design ist, ohne standardisierte Konstruktion und Inbetriebnahme kann die erwartete Sprachverständlichkeit nicht erreicht werden. Der Aufbau von explosionsgeschützten Beschallungssystemen muss streng nach der „Richtlinie für den Bau von Beschallungssystemen“ (GB 50949-2013) und der „Richtlinie für den Entwurf von Elektroinstallationen in explosionsgefährdeten Bereichen“ (GB 50058-2014) erfolgen.
1. Kabelverlegung und explosionsgeschützte Abdichtung
In explosionsgefährdeten Bereichen müssen Audiosignalleitungen und Netzkabel in verzinkten Stahlrohren oder flexiblen explosionsgeschützten Leitungen verlegt werden. Wenn Kabel in eine explosionsgeschützte Rufanlage eindringen, müssen passende explosionsgeschützte Kabelverschraubungen verwendet werden. Der Unterschied zwischen dem Innendurchmesser des Dichtrings und dem Außendurchmesser des Kabels muss ≤1mm betragen, und die Kompressionsmenge sollte auf etwa 1/3 kontrolliert werden, um die Integrität des flammwidrigen Gehäuses zu gewährleisten. Zwischenkabelverbindungen sind in gefährdeten Bereichen streng verboten; alle Verbindungen müssen in zugelassenen explosionsgeschützten Anschlusskästen hergestellt werden.
2. Vor-Ort-Akustikmessung und Systemintegration & Inbetriebnahme
Nach der Hardware-Installation ist eine systematische akustische Inbetriebnahme zwingend erforderlich. Ingenieure müssen den Standort mit professionellen Schallpegelmessern und Audioanalysatoren (z. B. NTi XL2) betreten:
- Messung des Hintergrundgeräuschs: Messen des Oktavband-Lärmspektrums in jedem Bereich unter normalen Gerätebetriebsbedingungen.
- Kalibrierung des Schalldruckpegels: Abspielen von rosa Rauschtestsignalen, Anpassen der Verstärkungsverstärkung jeder Rufanlage, um sicherzustellen, dass der wiedergegebene SPL mindestens 15dB über dem Hintergrundgeräuschpegel liegt und die SPL-Verteilung über den gesamten Standort gleichmäßig ist (Fehler ≤±3dB).
- STI/STIPA-Messung: Durchführen von gitterbasierten STIPA-Messungen in Hauptpersonalaktivitätsbereichen. Wenn der STI-Wert an einem Messpunkt unter 0,5 liegt, müssen gezielte Optimierungen durchgeführt werden, wie z. B. Anpassen der Lautsprecherwinkel, Ändern der DSP-Entzerrungsparameter oder Hinzufügen von schallabsorbierenden Materialien, bis alle Punkte den Standard erfüllen.
Ingenieurtipp: Eine ordnungsgemäße Erdung des explosionsgeschützten Beschallungssystems ist entscheidend. Das System sollte eine gemeinsame Erdungsmethode mit einem Erdungswiderstand ≤1Ω verwenden. Das Metallgehäuse explosionsgeschützter Geräte muss über spezielle Erdungsdrähte zuverlässig mit dem Erdungsbus verbunden werden. Dadurch wird statische Ansammlung und blitzbedingte Funken verhindert, was nicht nur eine Anforderung für die Explosionssicherheit ist, sondern auch zur Abschirmung gegen elektromagnetische Störungen beiträgt und die Reinheit des Audiosignals verbessert.
VII. Fazit
Das Schallfeld-Design und die Optimierung der Sprachklarheit für explosionsgeschützte Lautsprecherrufanlagen stellen ein umfassendes Ingenieurvorhaben dar, das Explosionsschutzsicherheitstechnik, Raumakustik und digitale Signalverarbeitung umfasst. Im Zuge der Industrie 4.0 und der intelligenten Fertigung sind Kommunikationsgeräte nicht mehr isolierte Hardware, sondern intelligente Sicherheitszentren, die SIP-Protokolle, KI-Entstörung und Mehrsystemverknüpfung integrieren (z. B. mit Feueralarmen und Gasüberwachungssystemen).
